五、应用实例

下载

五、应用实例

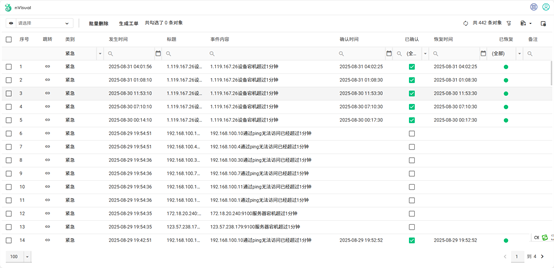

5.1 数据中心的规划设计

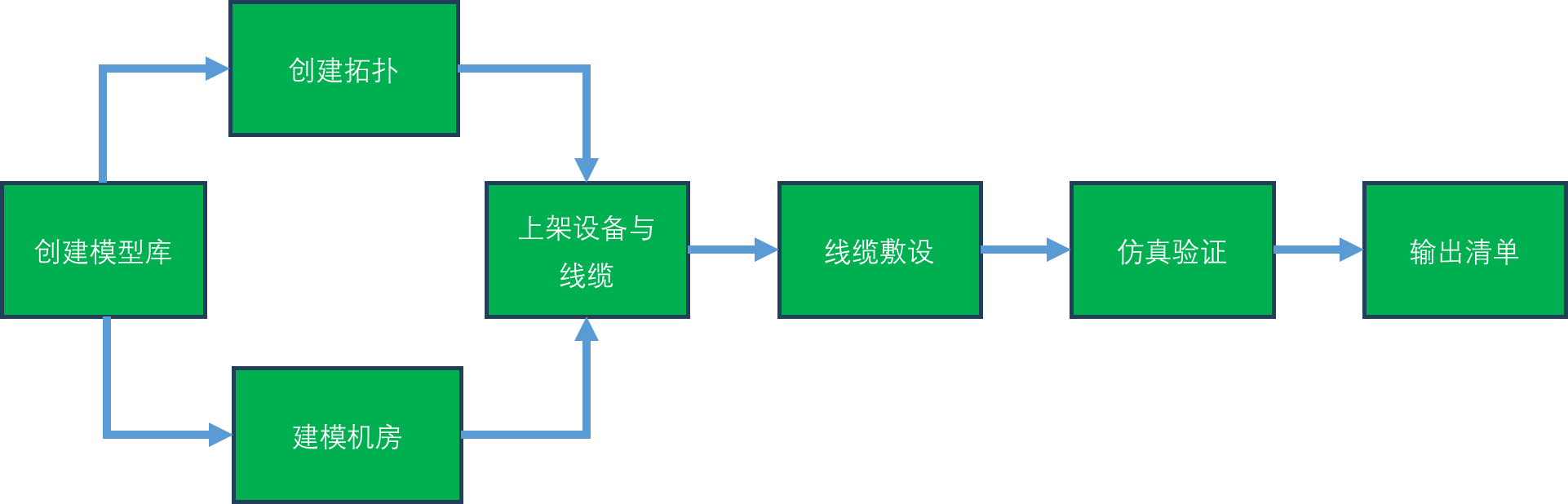

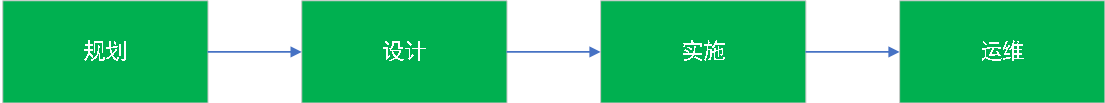

5.1.1 规划设计流程

5.1.2 创建模型库

5.1.2.1 设备模型库

设备模型库基于组织内实际使用的设备型号进行构建，主要包含以下对象类型：机柜、网络设备、板卡、组合模型。

设备属性字段：除系统保留字段（详见六、附录“6.3 系统保留字段”）外，支持根据组织的实际管理需求自定义扩展。所有自定义字段需通过统一的字段管理功能进行配置，以确保模型库中所有设备模型的字段定义一致。
设备分类与型号命名规则：设备分类代表具有相同特征的一类设备（如‘核心交换机’）。型号则代表该类设备下的一种具体配置（如‘S6850-48S6Q-H’）。分类与型号名称必须在系统内保持唯一，系统强制校验，禁止重复创建。
 端口命名规则：端口名称用于在拓扑连接、监控及数据导出时唯一标识一个端口。其命名遵循以下组合规则：
有插槽设备： {接口带宽}{插槽编号}/{子卡编号（如无则为0）}/{端口编号}
无插槽设备： {接口带宽}{端口编号}
*（注：接口带宽（如10GE、GE、25GE）为端口属性字段值，而非端口名称本身的一部分，系统在生成显示名称时自动组合。上述示例‘10GE1/0/1’为组合后的显示效果。）

5.1.2.1 线缆模型库

建议修改为： “基于组织内的常用型号构建线缆模型库，主要包含以下类型（示例）：
光纤跳线：如 LC-LC-OM4-2

MPO预端接光缆：如 MPO-MPO-OM4-8, MPO-MPO-OM4-12等铜缆跳线：如 RJ45-RJ45-CAT6, RJ45-RJ45-CAT6A”

线缆属性字段：除系统保留字段外（详见六、附录“6.3 系统保留字段”），支持根据组织的实际管理需求自定义扩展。所有自定义字段需通过统一的字段管理功能进行配置，以确保模型库中所有线缆模型的字段定义一致。
线缆分类与型号命名规则：线缆分类代表了一类线缆，每一种型号的线缆代表了一种规格，分类与型号名称必须在系统内保持唯一，系统强制校验，禁止重复创建。
线缆的宽高：线缆模型的截面尺寸（直径）设置至关重要，它将直接影响3D仿真中桥架/线槽的容量计算。须按照线缆粗细进行设置。

5.1.2.2 模板库

用户可将成熟的、常用的场景（例如，包含标准图框、常用的机房布局）保存为模板。当需要创建新场景时，可直接从模板库中选用，一键生成初始框架，极大地统一了视图规范并提升了设计效率。

5.1.3 创建拓扑

根据项目规划需求，将项目的网络拓扑按业务面拆分成不同的逻辑划分，通过生成与批量连接等功能，高效完成各业务拓扑内的设备互联设计。

5.1.3.1 生成

1.创建基准模板设备：在拓扑中创建第一台设备，并详细配置其板卡模块。
2.应用命名规范：为该设备设置一个规范的名称，名称应包含机房、角色、型号、序列号等关键信息（示例：CSM-SPINE-16800-001-001）。

3.批量生成设备：使用系统提供的基于模板批量生成功能，快速创建剩余所需设备。系统将自动复制基准设备的板卡配置，并按序生成后续设备的名称（如CSM-SPINE-16800-001-002...）。

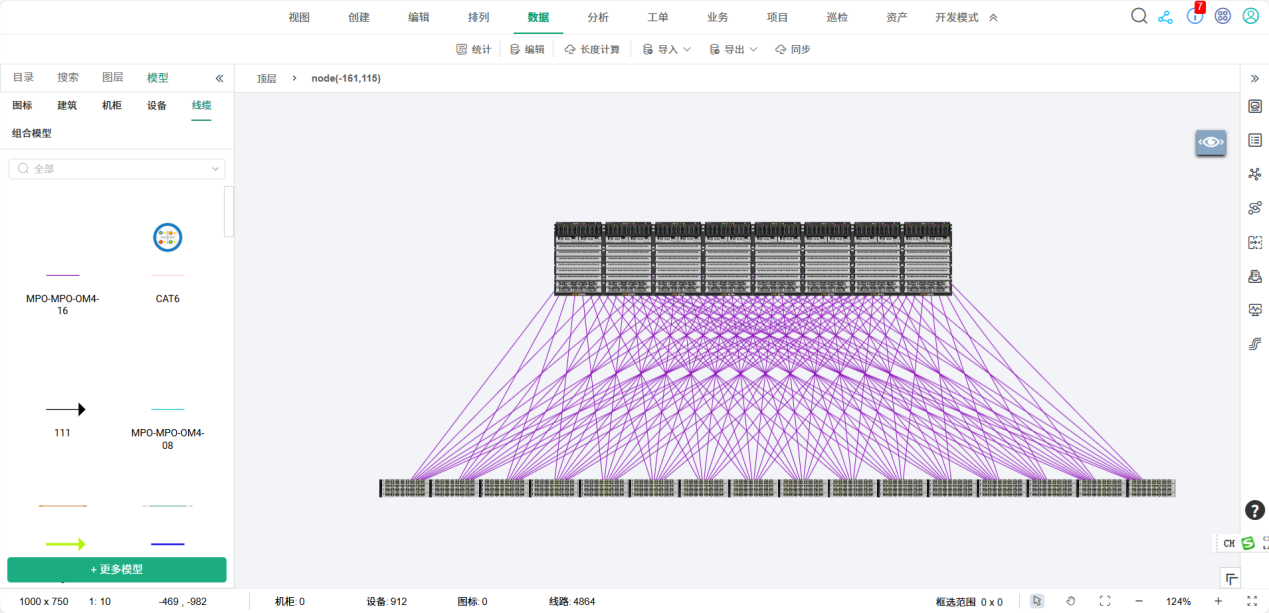

5.1.3.2 批量连接

完成设备生成后，可通过“批量连接”功能，快速创建设备之间的物理线缆。连接完成后须核对：线缆总数、设备端口连接等信息是否完全正确。核对时可利用“数据”-“编辑表”或“对端分析”等功能进行快速校验。

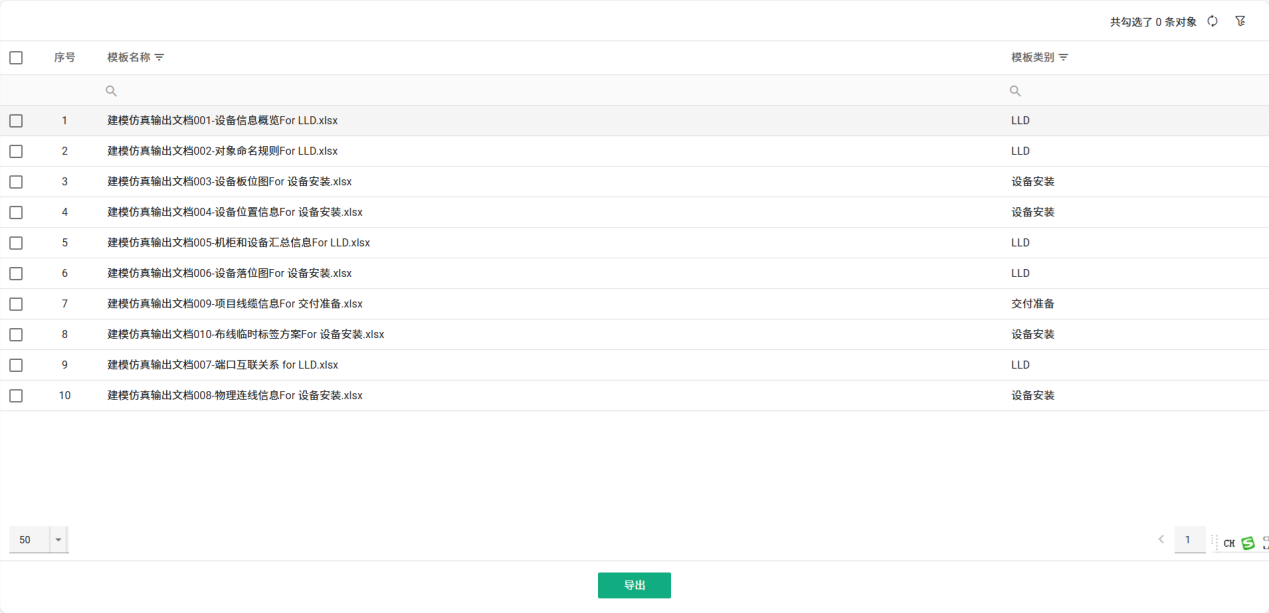

批量连接完成后通过数据->编辑->批量修改->修改线缆所属业务面，以便导出不同业务面的sheet表格。

5.1.3.3 自动布局

应用拓扑布局算法，对网络拓扑结构进行自动排列，使拓扑结构更规范简洁易读。

5.1.4 建模机房

5.1.4.1 导入CAD图纸

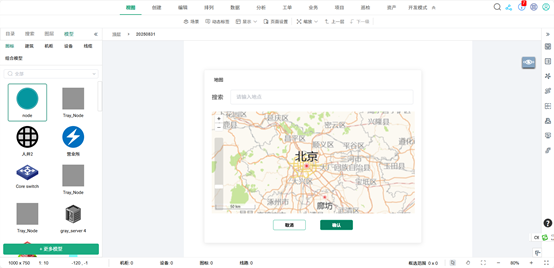

选择“视图”-“场景”-“2D平面图”->选择现有的CAD图纸->创建新的机房场景。
首务必确保导入的图纸比例尺设置正确。该图纸仅作为建模的底图参考，工作的核心是保证模型尺寸的准确性，无需花费精力处理图纸本身的视觉整洁度与无关细节。

5.1.4.2 创建墙体

参照导入的CAD图纸创建机房墙体、柱子、门等机房建筑元素。

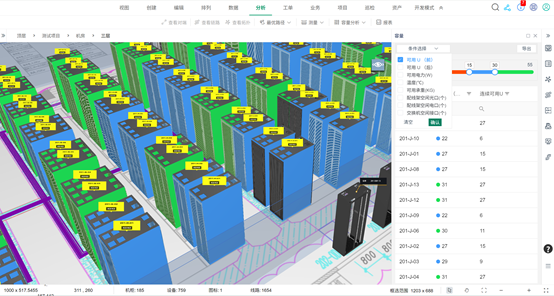

5.1.4.3 生成机柜

参照导入的CAD图纸平面布局，生成对应数量的机柜，机柜名称示例：IT301-A-01(机房名称-列名-机柜编号)。

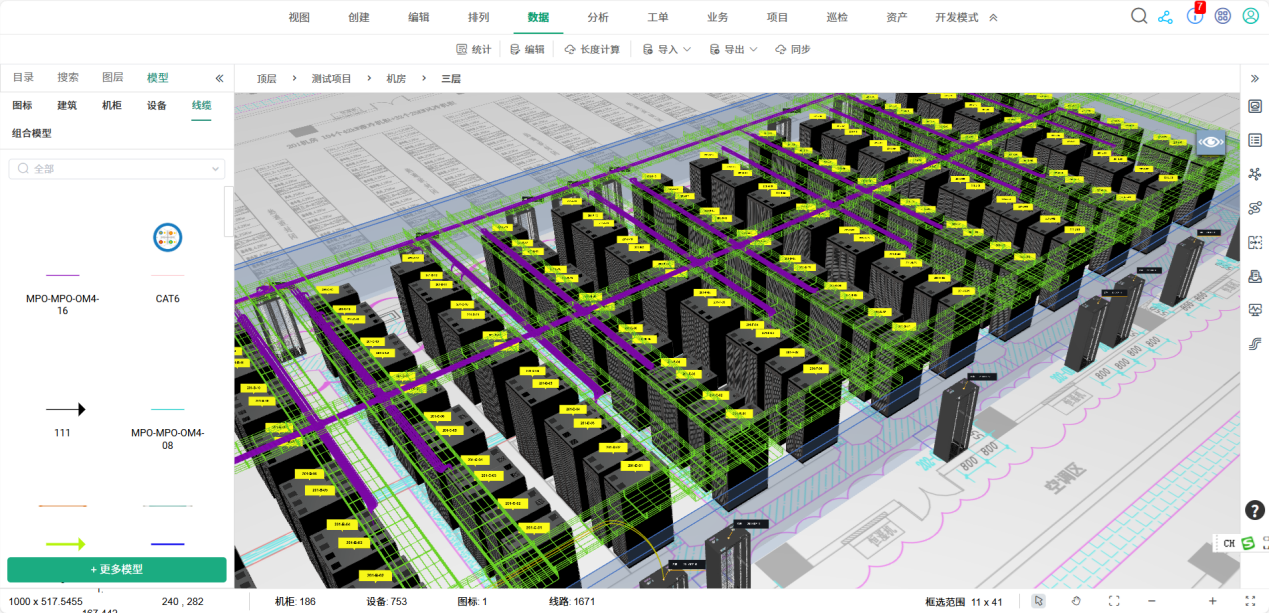

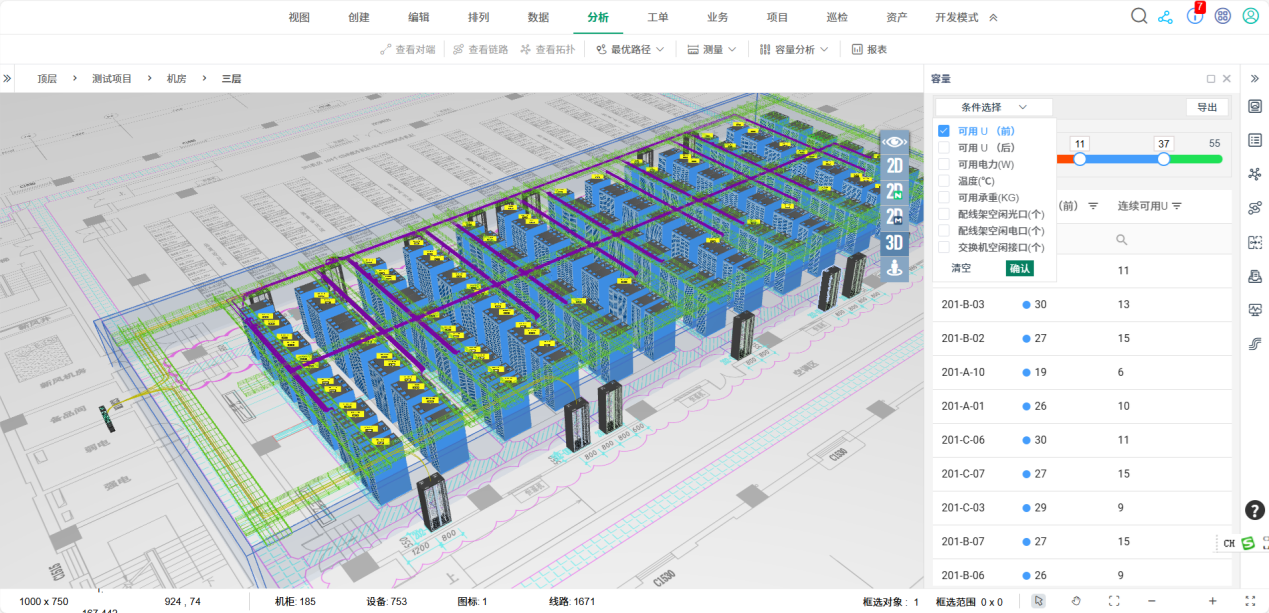

5.1.4.4 创建桥架

参照导入的CAD图纸平面布局，创建对应尺寸的桥架，同时根据桥架实际高度设置安装高度属性值（选择桥架->右键“属性设置”->找到“安装高度”->填入值->完成），桥架名称示例：L1-001、安装高度2800mm。

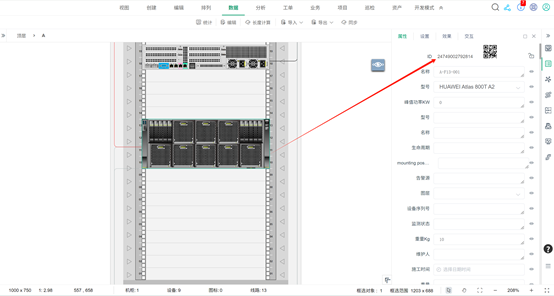

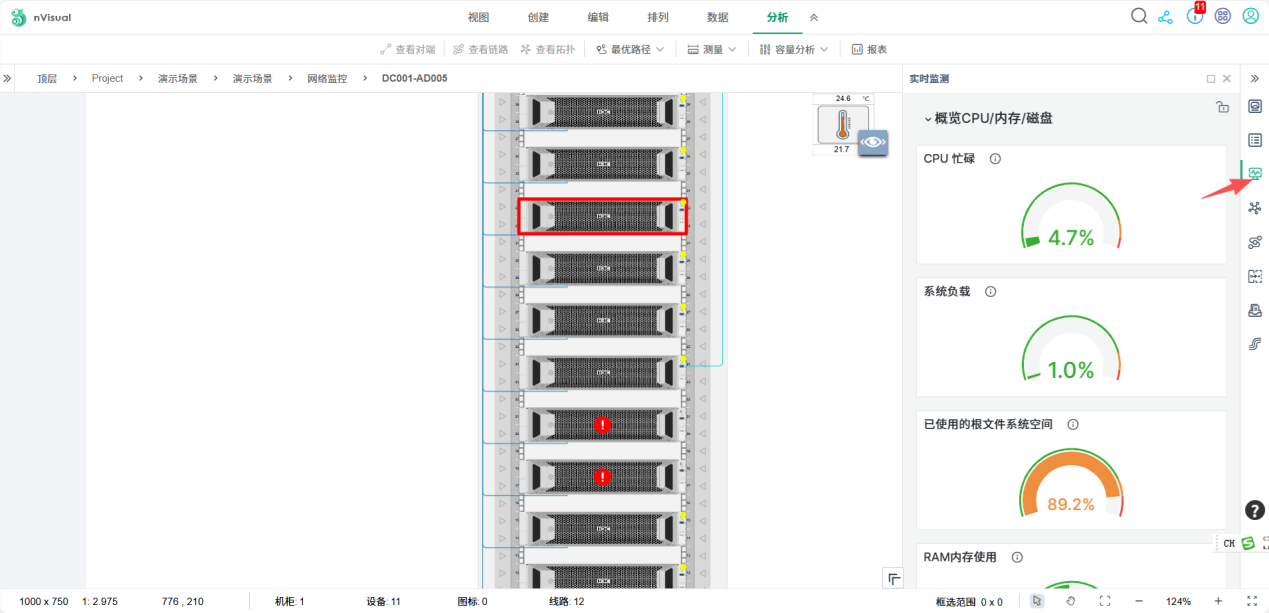

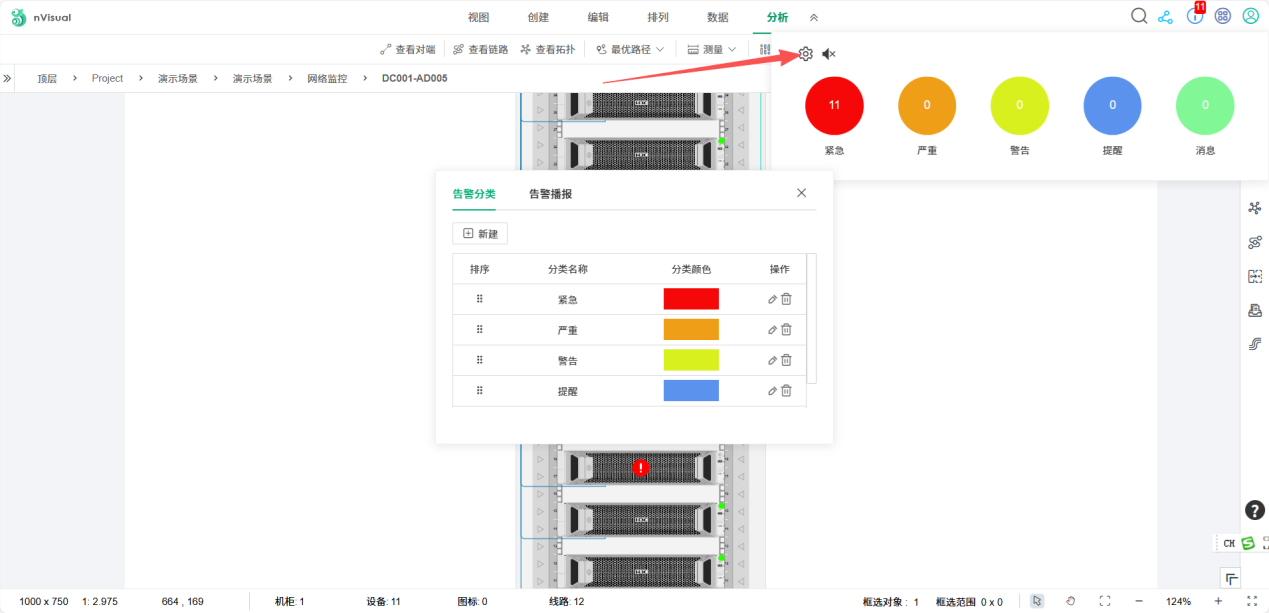

5.1.5 上架设备与线缆

依据网络拓扑图，将已规划的设备，上架到指定机房内相应机柜内。
依据网络拓扑图，将已规划的连接线缆，布放并端接到指定机房内相应机柜的设备上。具体实施时，需严格根据设计文档选择以下两种方式之一：1) 设备直连； 2) 通过配线架（对于光缆连接，即指ODF）跳接。

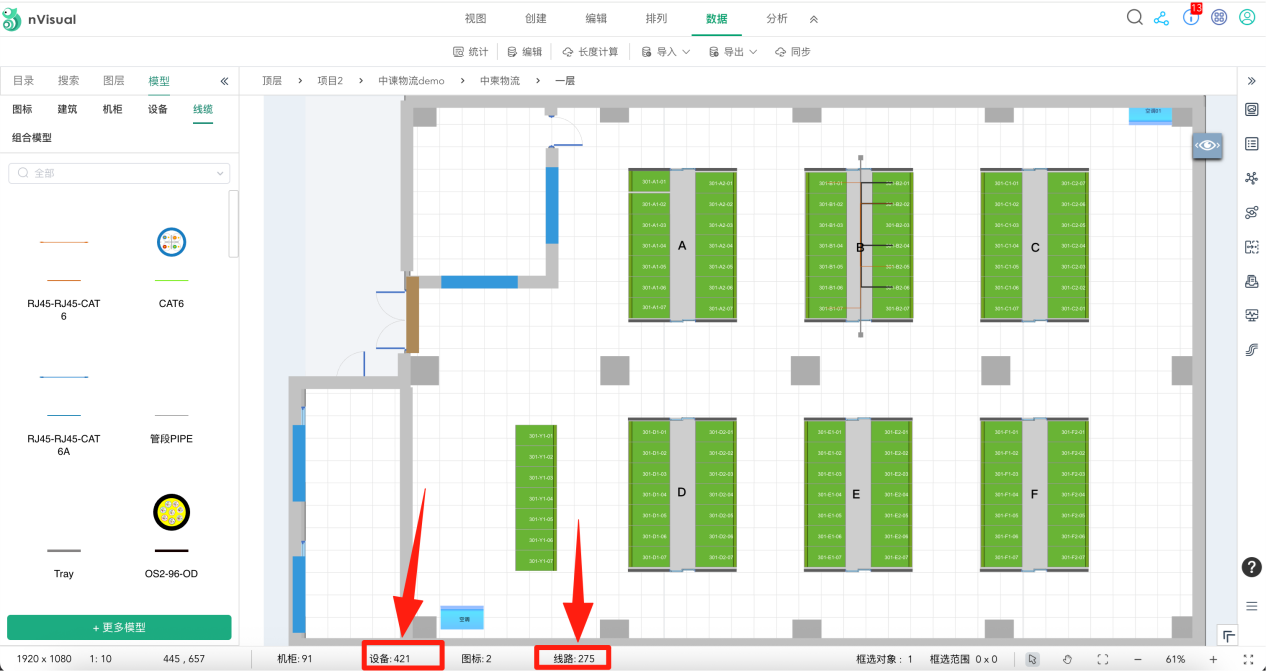

上架完成需验证拓扑内的设备与线缆数量，是否与在机房内操作上架设备与线缆数量一致。可通过页面下方的数量进行快速核对。
