集成网关-电子配线架配置与集成

在nVisual系统中，可以通过集成网关来实现电子配线架设备的实时监测状态，以及对电子配线架端口连接状态的实时检测。

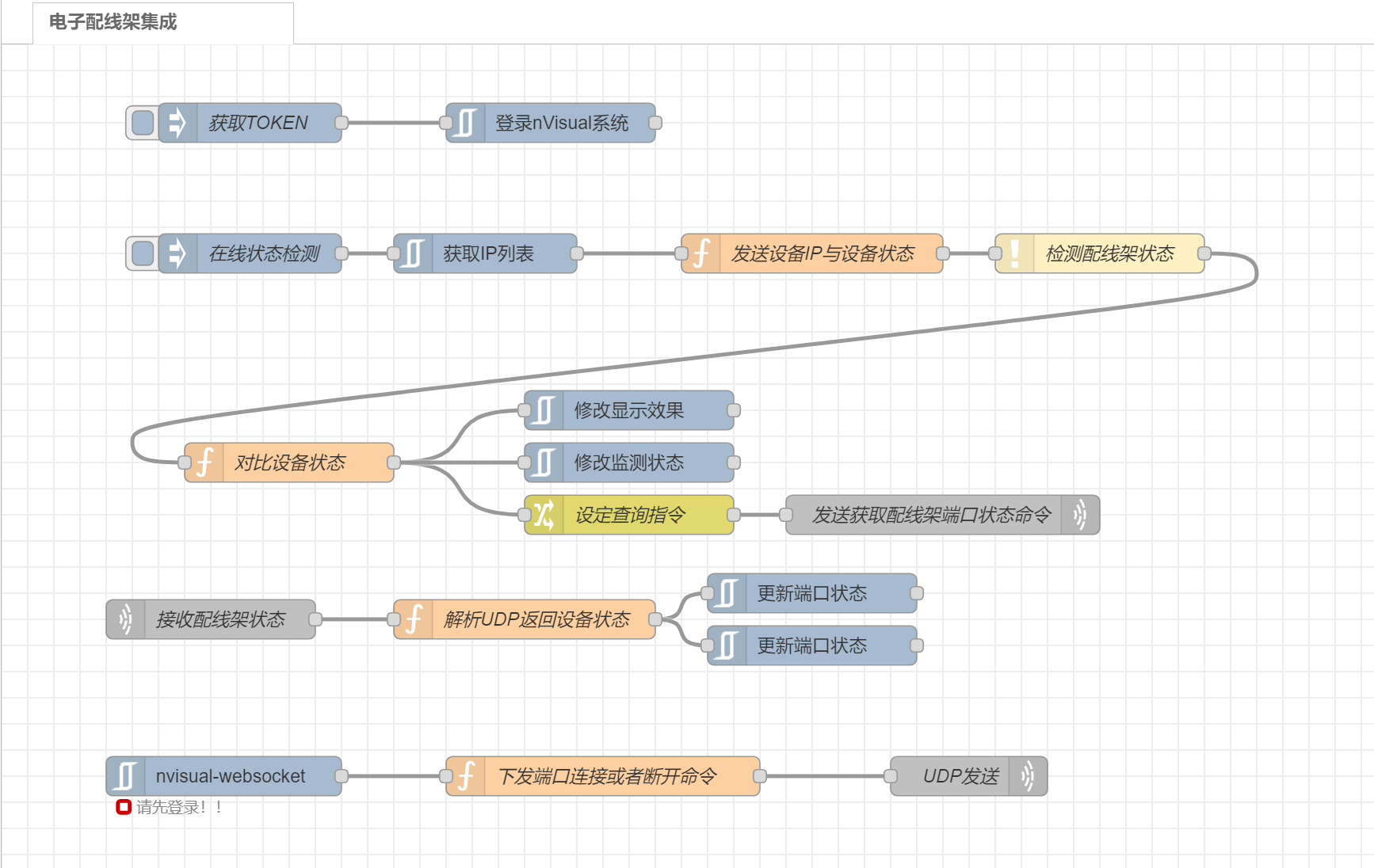

上图即为整个流程，下面先来详细介绍一下整个流程的工作原理。首先需要用户进行登录，来实现数据请求，随后流程将从系统中获取所有设备的ip, 之后通过ping来获取设备的在线状态。获取在线状态后与nVisual系统中设备的“在线状态”属性值进行对比，如果不一致，则通过UDP协议向配线架发送获取设备端口状态的查询命令获取配线架的端口状态，最后将检测到的端口状态写入系统中，并显示对应的效果。此外，在nVisual系统中通过工单发送连接或者断开的命令，集成网关也会发送连接端口或者断开端口的命令来更新端口的在线状态以及效果显示。

接下来来详细说明一下整个流程将如何进行配置。首先需要用户在登录nVisual节点（nVisual-getToken）中输入连接地址，以及用户名和密码，如此即可实现集成网关和nVisual的数据请求。

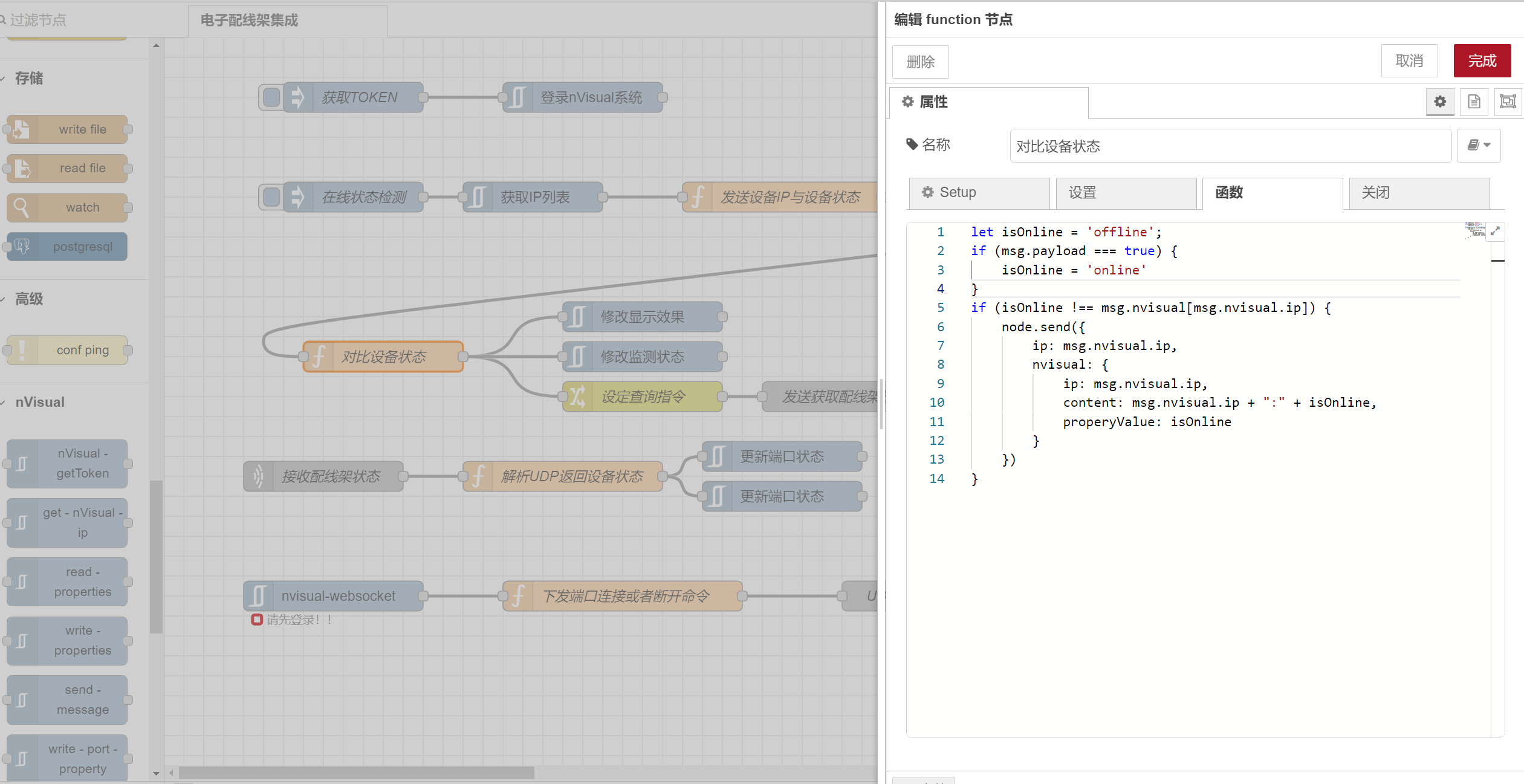

在“对比设备状态”节点，用户可以修改系统的“在线状态”属性值，可以在第一行引号内配置设备离线时的属性值，在第三行引号内配置设备在线时的属性值。默认为“offline”和“online”。

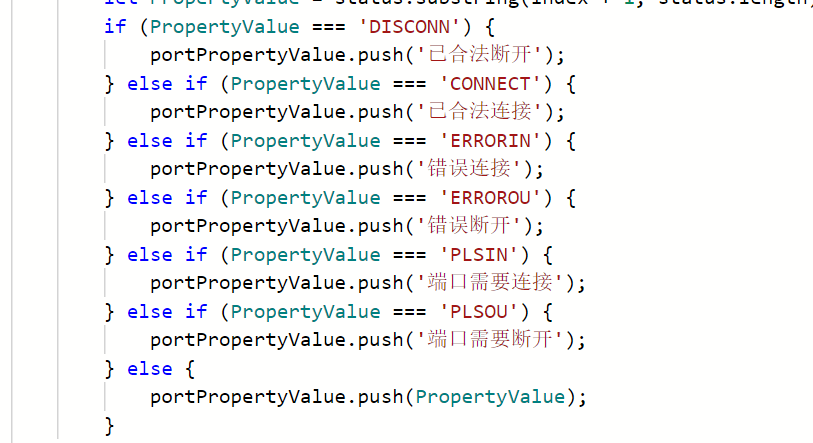

此外也可以在解析UDP返回设备状态节点中配置端口的“检测状态”属性值，上图为端口对应的6种状态（合法断开、合法连接、错误连接、错误断开、等待连接、等待断开），我们可以更换写入到系统中的属性值。

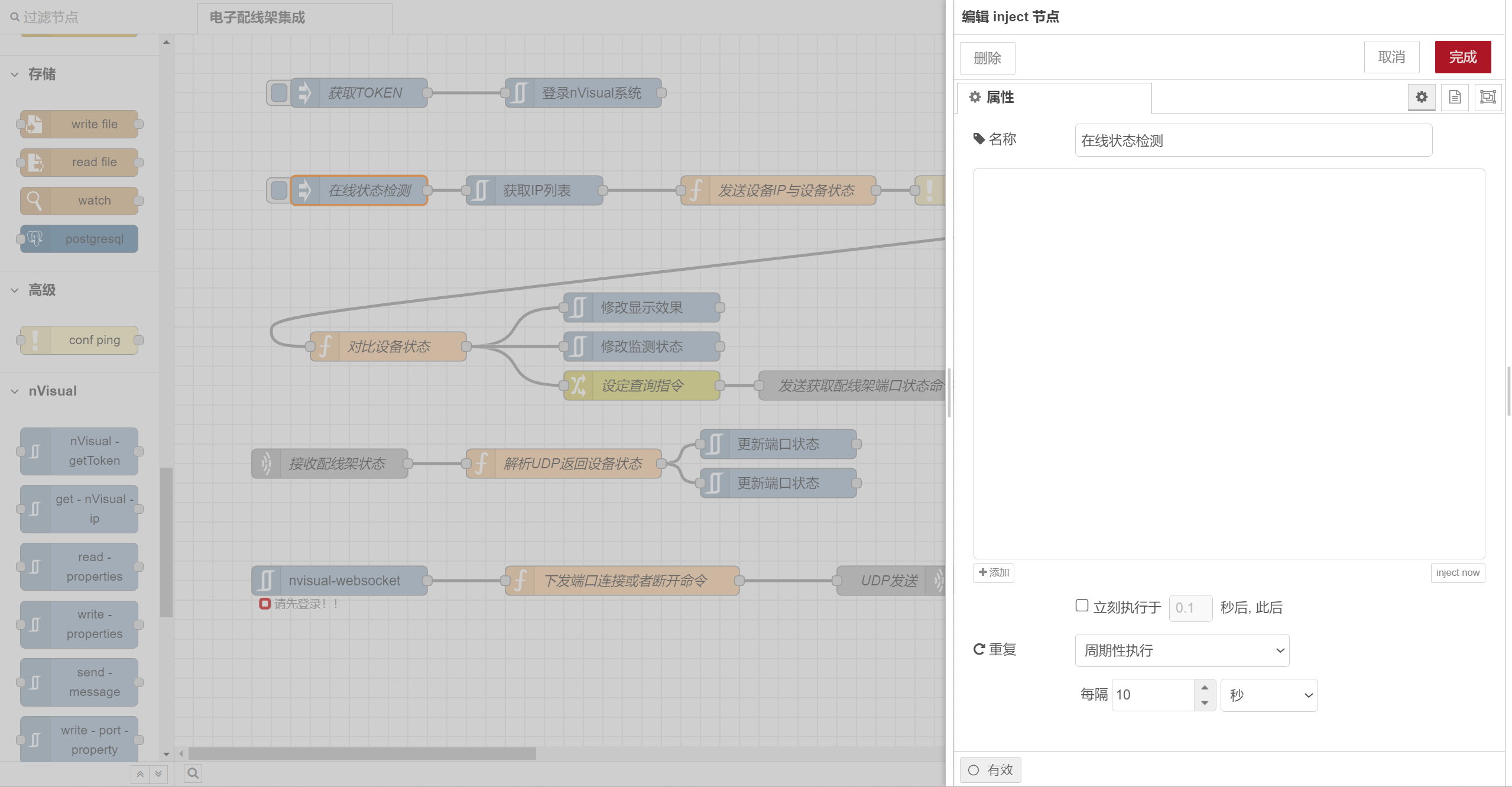

最后我们可以在在线状态检测节点中通过设置周期性执行的时间间隔来控制整个检测流程的工作频率，经过时间间隔系统将自动执行检测指令 ，其他均无需额外配置。如此便可实现对电子配线架的在线状态检测。

在集成网关中，每一个节点都有着非常详细的使用介绍，主要是了解每个节点的用途以及接收和发送数据的传参变量名称。通过以上步骤，我们发现对电子配线架的检测配置和集成还是比较简单易上手的。欢迎大家的测试使用。
