二、基础知识

二、基础知识

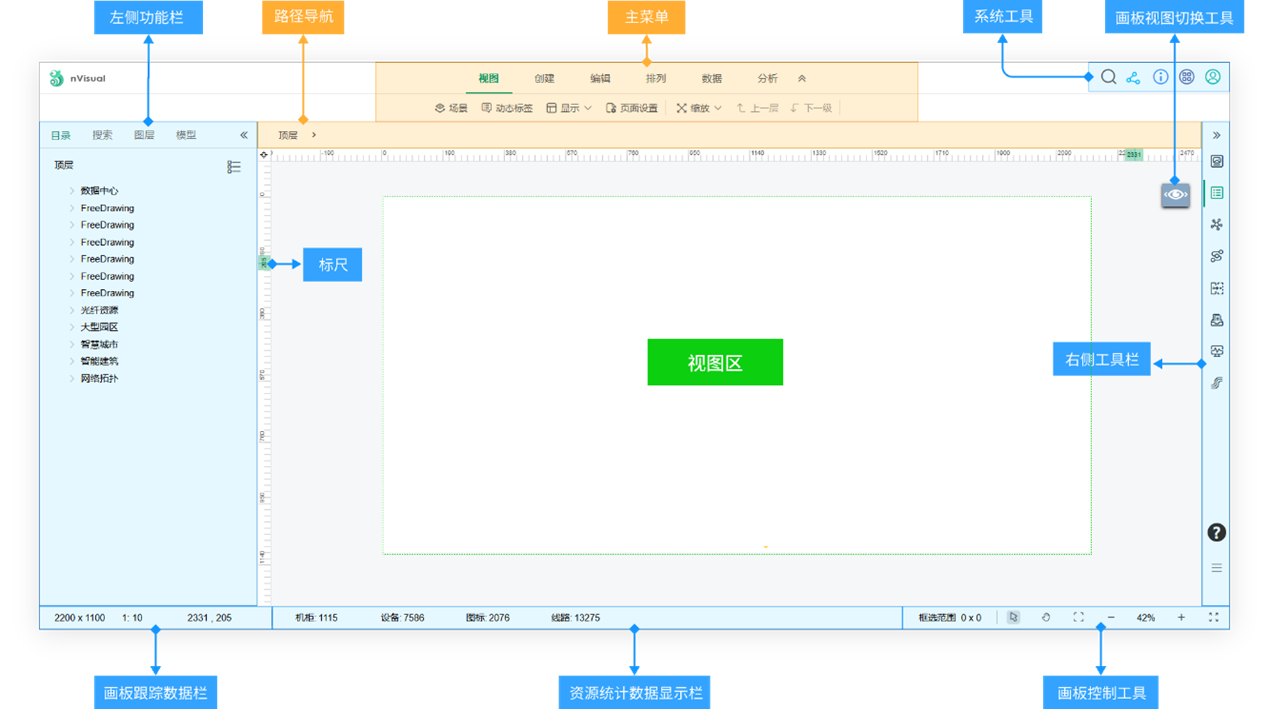

2.1 界面

2.1.1 主菜单

产品功能分类

• 视图：视图区的设置与显示控制；
• 创建：创建各种对象实例；
• 编辑：对象实例的编辑操作；
• 排列：对象实例的显示布局操作；
• 数据：数据的统计、同步、导入和导出；
• 分析：分析、统计、查询相关功能；
  详细功能展示
  按主菜单分类，展示产品细分功能

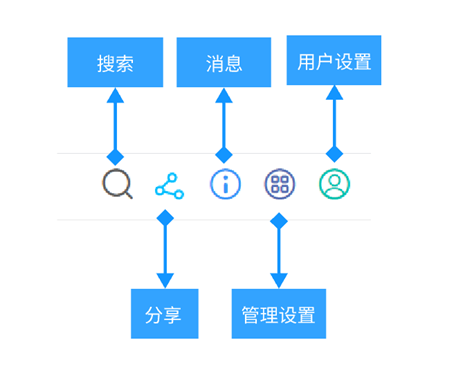

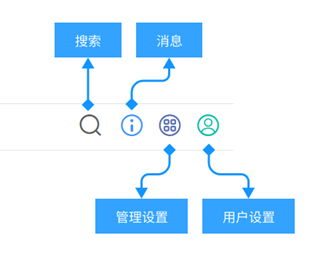

2.1.2 系统工具

搜索、事件、管理设置、用户设置快捷菜单

• 搜索：全局搜索输入框；
• 分享：将nVisual内的资源数据分享给未注册的第三方通过只读权限查看；
• 告警：提示、报警相关消息提醒、查询；
• 管理设置：管理员界面入口，针对系统的管理模块，包括：全局设置、权限管理、模型库、日志、回收站；
• 用户设置：密码、主题、语言、退出登录、我的任务；

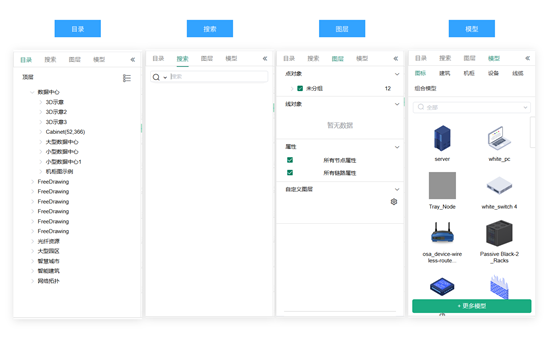

2.1.3 左侧功能栏

左侧功能栏：画板资源功能

• 目录：资源目录
• 搜索：资源检索
• 图层：画板资源分类显示控制
• 模型：资源模型库创建资源对象

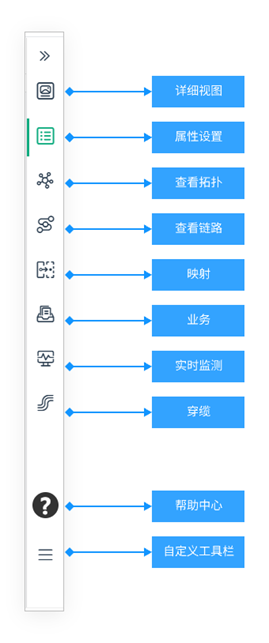

右侧工具栏

针对添加至试图区的实例进行查询、分析、编辑等操作。

• 详细视图：显示视图区实例对象的下一层级视图；
• 属性设置：实例对象的详细信息展示、编辑、效果设置、交互设置；
• 查看拓扑：有连接关系的实例对象自动生成物理拓扑图；
• 查看链路：有连接关系的实例对象自动生成链路图；
• 映射：在系统内建立资源对象与业务之间的关系；
• 业务：资源对象所承载的业务情况；
• 实时监测：监测资源对象的运行状态，及时告警；
• 穿缆：光缆在管段内的敷设情况；
• 工单：资源对象工单创建的类型与状态统计；
• 帮助中心：跳转至https://help.nvisual.com，为用户提供操作文档、视频等技术支持；
• 自定义工具栏：用户可按需求自定义要显示在右侧工具栏上的按钮。

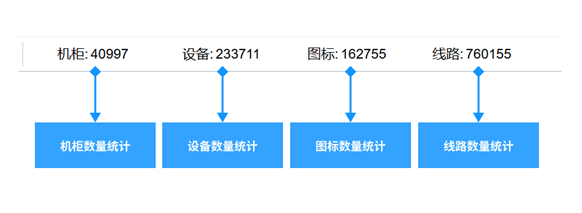

2.1.5 画板跟踪数据栏

在顶层页面显示的数据是在当前账号系统内该资源的总数量，其余页面显示的是当前页面数量加上所有对象的所有子层级中包含的该资源数量。

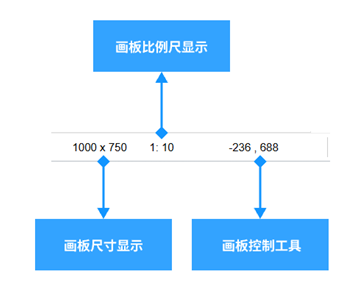

2.1.6 资源统计数据显示栏

显示当前页面视图区的画布尺寸、比例设置、鼠标所在位置对应的XY标尺数据。

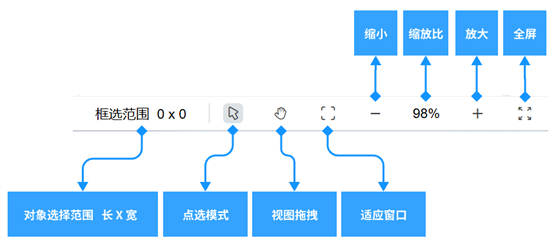

2.1.7 画板控制工具

用于视图区选择范围、操作方式、显示比例的设置。

• 框选范围：在 编辑模式下单击并拖拽鼠标从左上角至右下角的范围尺寸；
• 编辑模式：可对当前视图区资源对象进行单击、双击、框选等操作；
• 查看模式：可用鼠标拖拽移动视图区显示范围；
• 适应窗口：移动或放大缩小视图区后可通过此按钮回到初始显示范围；
• (-) ：缩小视图；
• (+) ：放大视图；
• (%) ：设置视图显示的百分比；
• 全屏：全屏显示视图区画布，Esc退出。

2.2 基础术语

2.2.1 场景

场景代表不同层级的物理环境视图，设备或线缆所依赖的地理空间，例如：地图场景、建筑2D场景、建筑3D场景、机房场景、机柜场景。

2.2.2 层级

在视图组织上，nVisual按"项目-园区-建筑→楼层→机房→机柜→设备"的层次结构管理网络基础设施，这种分层视图管理方式符合现实世界网络基础设施的组织方式，使系统结构清晰明了。

2.2.3 属性

属性是描述nVisual中各类对象特征的集合，每个对象都有一组定义其状态的属性。属性值可通过"read-properties"节点读取，也可通过"write-properties"节点批量修改。

2.2.4 关系

关系是指网络基础设施各元素之间的连接和关联，如设备之间的连接关系、业务映射关系，所有关系都以图形化方式展现。

2.2.5 点资源

点资源是nVisual中具有位置属性的对象，代表网络基础设施中的节点元素。主要包括：建筑、机柜、设备、图标等。

2.2.6 线资源

线资源是nVisual中表示物理连接关系的线性对象，主要包括：线缆、管段、光缆、跳线等。
2.2.7 模型
模型是nVisual中针对特定型号物理对象数字孪生体的预定义，用于生成实例。

2.2.8 实例对象

对象的数字孪生实体，通过模型产生的实体对象，例如视图内的建筑、楼层、机房、机柜、设备、板卡、线缆等。

2.2.9 坐标

视图区对象的位置定义，由X和Y两个坐标位置组成，X:0Y:0点在视图区左上角。

2.2.10 接续

一般是指的两根光缆之间的连接，一般做在野外的光纤接续包里，就是两根光纤用熔接机熔接在一起。

2.2.11 成端

一般是指的光缆到局端后熔接上尾纤以便与ODF等设备相连接。

2.2.12 敷设

是指线缆由一处至另一处沿着管段、桥架、线槽、管进行铺设的安装方式。

2.2.13 映射

建立两个对象之间的某种关系。
