六、附录

六、附录

6.1 支持资源

• 官网地址：https://www.nvisual.com/
• 在线注册：https://cloud.nvisual.com/regist.html
• 在线试用：https://cloud.nvisual.com/access.html?v=2.14.6
• 在线支持https://help.nvisual.com/
• 分享社区：https://share.nvisual.com/
• 400客服：400-716-8986
• 微信客服：

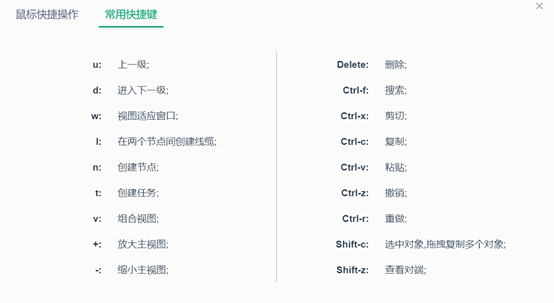

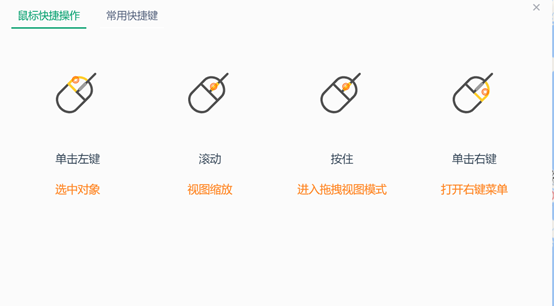

6.2 快捷键

6.3 系统保留字段

图标	中文	说明
name	名称	图标的名称
model	型号	图标的类型
layer	图层	图标所在图层记录字段
status	状态	图标孪生物理对象的当前状态
monitor type	监测类型	图标孪生物理对象的监测类型（监测类型=监测模板类型）
effect	效果	图标当前效果设定值记录（仅系统使用）
creator	创建者	图标创建者

机柜	中文	说明
name	名称	机柜的名称
model	型号	机柜的类型
layer	图层	机柜所在图层记录字段
status	状态	机柜孪生物理对象的当前状态
monitor type	监测类型	机柜孪生物理对象的监测类型（监测类型=监测模板类型）
3Dcolor	3D机柜颜色	机柜3D视图时机柜的颜色（列表值：白/黑/灰）
3Ddoor	3D机柜门	机柜3D视图时机柜门形式（列表值：单开/双开/无门）
templerature(℃)	温度(℃)	机柜当前温度值
weight(KG)	重量(KG)	机柜当前设备重量汇总值
load capacity(KG)	承重(KG)	机柜最大承载重量
carrying power(W)	承载功率(W)	机柜当前承载设备功率汇总值
rated power(W)	额定功率(W)	机柜最大额定功率
IP	IP	IP地址
effect	效果	机柜当前效果设定值记录（仅系统使用）
creator	创建者	机柜创建者
rack location	所属机房	机柜所属机房名称

设备	中文	说明
name	名称	设备的名称
model	型号	设备的类型
layer	图层	设备所在图层记录字段
status	状态	设备孪生物理对象的当前状态
monitor type	监测类型	设备孪生物理对象的监测类型（监测类型=监测模板类型）
weight(KG)	重量(KG)	设备重量
peak power(W)	峰值功率(W)	设备的最大功率
topo level	拓扑层级	定义设备在自动拓扑布局中的拓扑层级
tray level	桥架层级	指定连接设备的线缆敷设桥架时走那一层级桥架（双层桥架时适用）
IP	IP	IP地址
effect	效果	设备当前效果设定值记录（仅系统使用）
creator	创建者	设备创建者
device role	设备角色	网络中的角色

板卡	中文	说明
name	名称	板卡的名称
model	型号	板卡的类型
layer	图层	板卡所在图层记录字段
status	状态	板卡孪生物理对象的当前状态
monitor type	监测类型	板卡孪生物理对象的监测类型（监测类型=监测模板类型）
weight(KG)	重量(KG)	板卡重量
peak power(W)	峰值功率(W)	板卡的最大功率
tray level	桥架层级	指定连接板卡的线缆敷设桥架时走那一层级桥架（双层桥架时适用）
IP	IP	IP地址
effect	效果	板卡当前效果设定值记录（仅系统使用）
creator	创建者	板卡创建者

端口	中文	说明
name	名称	端口的名称
model	型号	端口的类型
status	状态	port_status端口状态
port type	接口类型	列表值:LC/MPO/RJ45/C13/C14/C19/C20
port standard	接口带宽	列表值:CAT6/OM3/OM4/OM5/OS2/10GBASE-SR/400GE.......
routing direction	出线方向	定义跨列线缆出线方向（列头SOR、列尾EOR）
tray level	桥架层级	L1/L2，桥架名称需包含L1/L2，如：L1-001
outle hole	出线孔	线缆从机柜的出线位置：Left Front Hole, Right Front Hole, Left Middle Hole, Right Middle Hole, Left Rear Hole, Right Rear Hole, Front Rectangular Hole, Rear Rectangular Hole, Cable Manager Routing 1（最下面1个）， Cable Manager Routing2， Cable Manager Routing3
effect	效果	端口当前效果设定值记录（仅系统使用）

线缆	中文	说明
name	名称	线缆的名称
model	型号	线缆的类型
layer	图层	线缆所在图层记录字段
status	状态	线缆孪生物理对象的当前状态
from	从	起始
to	到	终止
length(M)	长度(米）	系统自动计算的线缆长度
custom length(M)	指定长度(米）	用户自定义指定的线缆长度
service plane	业务面	拓扑创建时填写网络业务面数据
effect	效果	端口当前效果设定值记录（仅系统使用
creator	创建者	线缆创建者
install height	安装高度	定义桥架安装高度
