APP使用说明

下载

一、安装

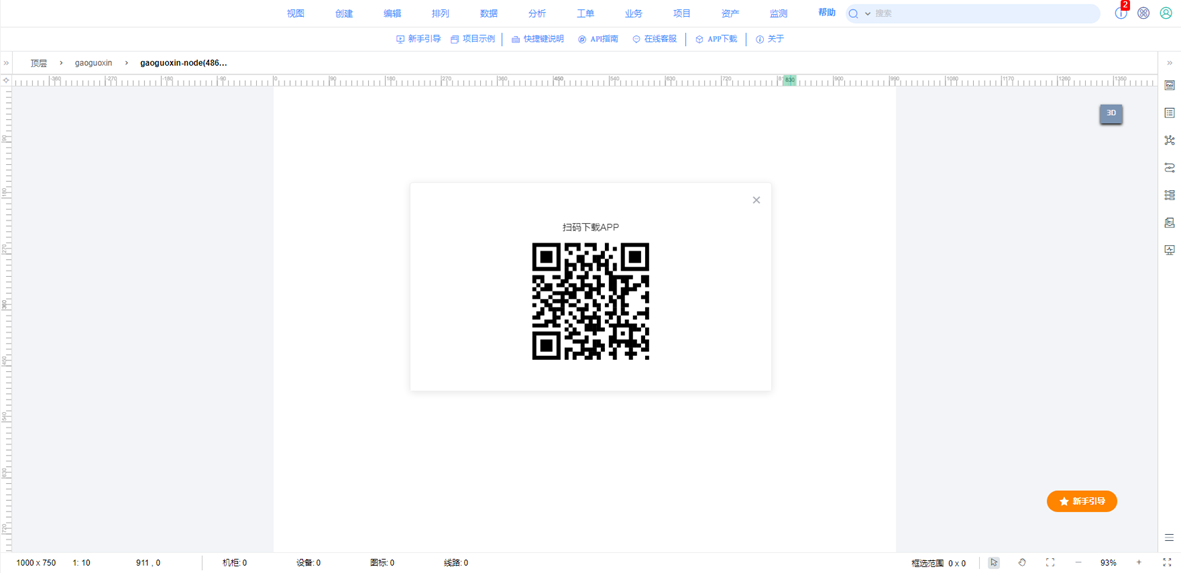

可通过web端扫描二维码进行下载安装包，登录web端nVisual系统，依次点击帮助->app下载按钮将出现二维码，手机（或PDA）扫码二维码后，通过浏览器打开即可完成下载。

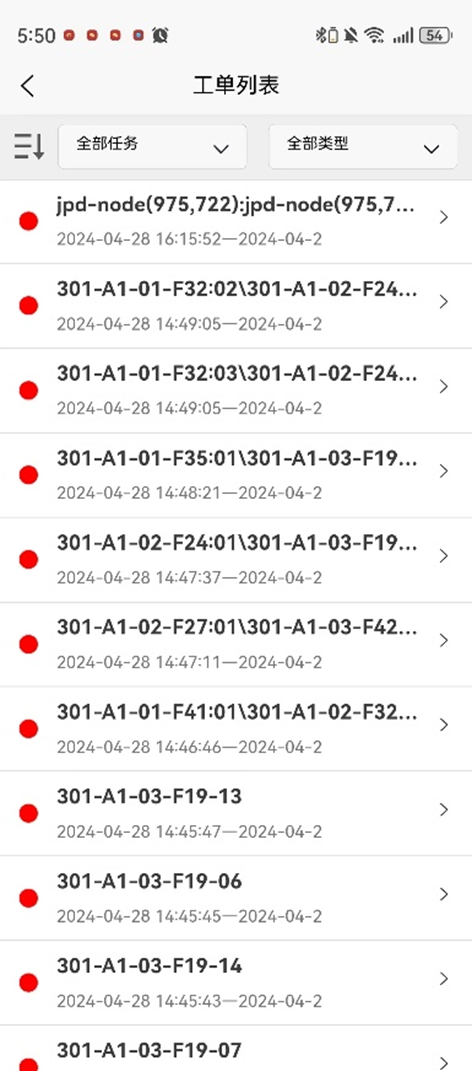

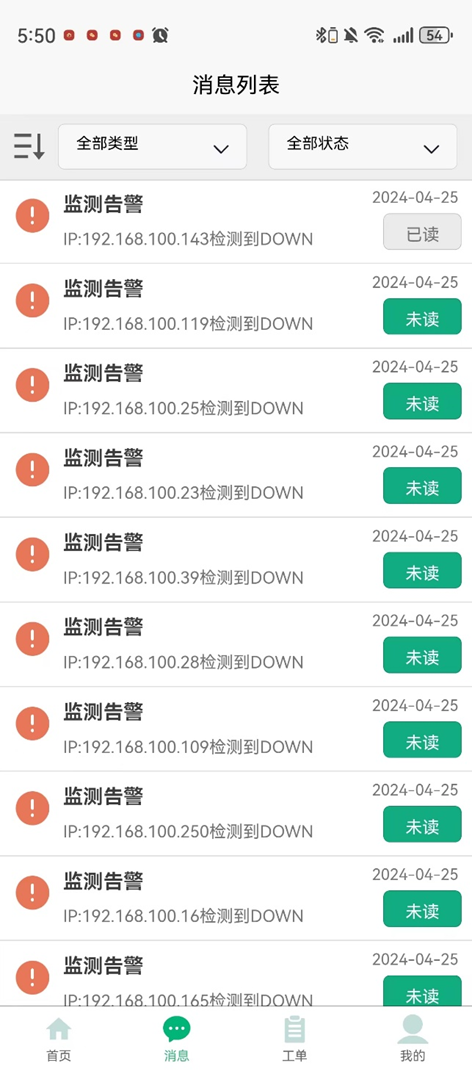

二、使用说明

2.1 账号设置

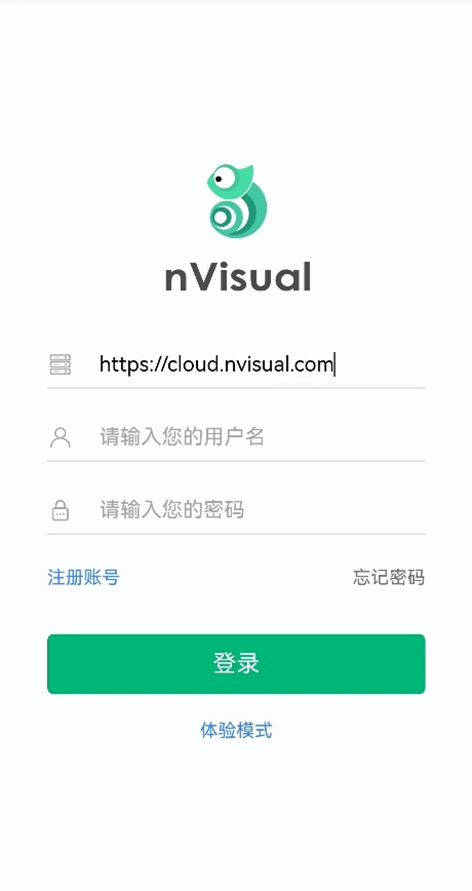

本节将主要介绍登录页相关的操作，登录页页面如下：

2.1.1 注册

nVisual网络基础设置运维管理APP, 点击“注册账号”按钮进入注册页面，目前支持用户两种注册方式，分别为自主注册试用和专业支持试用。用户可根据自己的意愿自行选择注册模式。

自主注册试用即用户自己自行填写信息（公司组织名称、姓名、邮箱、用户名、密码、手机号）后手动注册。

专业使用注册即填写个人联系信息或添加客服后，由本公司专业人员进行注册操作。

2.1.2 登录

在nVisual网络基础设置运维管理APP登录页中, 填写连接地址（默认为https://cloud.nvisual.com）、用户名、密码。点击“登录”按钮即登录成功。

2.1.3 体验模式

本APP支持“体验模式”。在没有注册的情况下，点击登录页“体验模式”按钮即可体验使用本APP。

2.1.4 重置密码

如果您已有账号并且忘记密码的情况下，可以通过点击“忘记密码”按钮，填写自己的注册手机号以及验证码后，进行重置密码操作。

2.1.5 打开（关闭）虚拟网卡

在nVisual网络基础设置运维管理APP登录页中, 连续点击上方nVisual的LOGO五次，登录页将在右上角出现一个设置图标，可通过点击该图标打开或者关闭虚拟网卡。打开虚拟网卡后，顶部将显示“钥匙”图标。
虚拟网卡可用于在特定无法连接网络的情况下，通过在设备中创建虚拟网卡，通过此网卡访问在本设备部署的数据库数据以正常使用本APP。（注：如果想使用此功能，需在设备中部署nVisual程序）。

2.2 我的

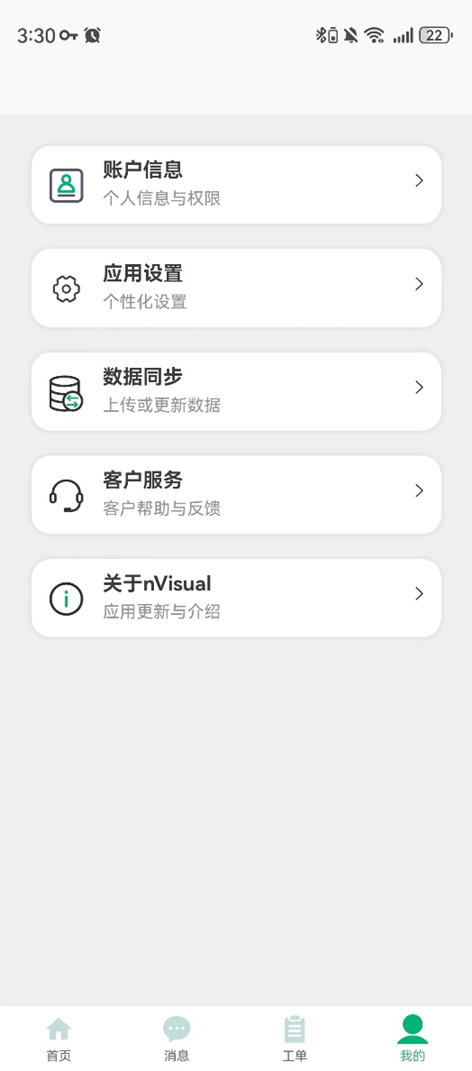

本节将重点介绍APP中“我的”模块的使用说明，“我的”页面如下：

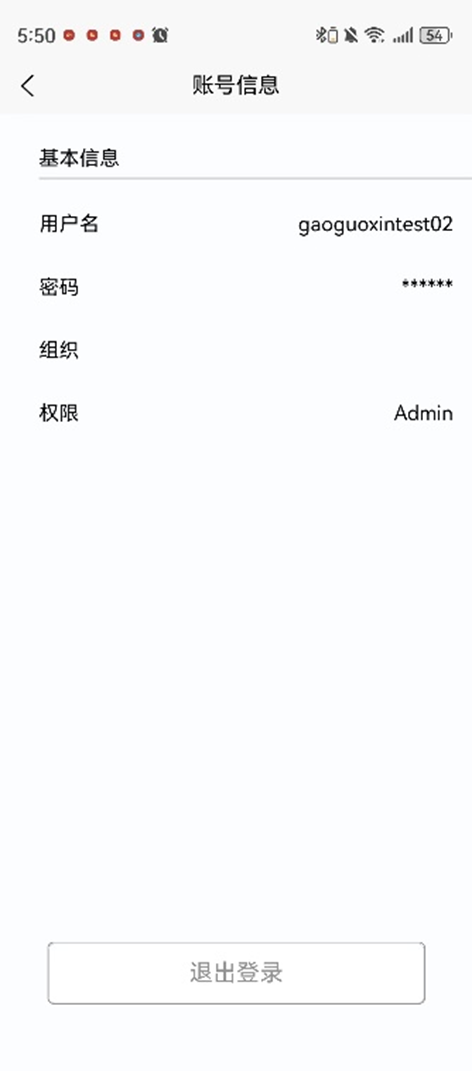

2.2.1 账户信息

用于查看用户登录信息以及退出登录操作。

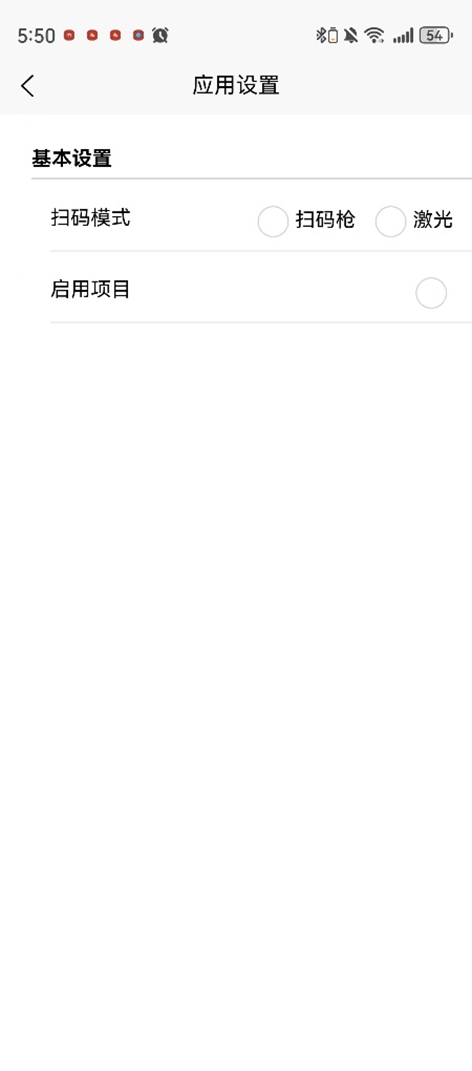

2.2.2 应用设置

用户可设置APP的扫码模式以及是否启用项目。

2.2.2.1 扫码模式

扫码模式，包含两个选项，分别为“蓝牙扫码枪”和“PDA”。

2.2.2.1.1 蓝牙扫码枪

通过蓝牙连接扫码枪，通过扫码枪进行扫描二维码进行如下操作：

2.2.2.1.1.1 扫码跳转

扫码跳转即通过扫描节点id或节点名称二维码进入该节点视图页

2.2.2.1.1.2 连接光缆

在蓝牙扫码枪模式下，选中端口，点击页面右侧上方“连接”按钮，即可进入连接模式，并在页面上方提示“当前处理连接模式”。扫描线缆一端条形码后，通过选中对端端口，扫描线缆对端条形码即可进行连接单根线缆的连接。也支持批量扫描多个线缆条形码后，系统自动匹配本端对端进行连接操作（扫码成功后，自动选中下一个端口）。

2.2.2.1.1.3 断开光缆

在蓝牙扫码枪模式下，点击页面右侧下方“断开”按钮，即可进入断开模式，并在页面上方提示“当前处理断开模式”。扫描线缆一端条形码后，即对本线缆进行断开操作。

2.2.2.1.2 PDA

通过激光扫码的方式扫描二维码来进行如下操作：

2.2.2.1.2.1 查找设备

扫码跳转即通过扫描节点id或节点名称二维码进入该节点视图页

2.2.2.1.2.2 连接光缆

在PDA模式下，选中端口，点击页面右侧上方“连接”按钮，即可进入连接模式，并在页面上方提示“当前处理连接模式”。扫描线缆一端条形码后，通过选中对端端口，扫描线缆对端条形码即可进行连接单根线缆的连接。也支持批量扫描多个线缆条形码后，系统自动匹配本端对端进行连接操作（扫码成功后，自动选中下一个端口）。

2.2.2.1.3 断开光缆

在PDA模式下，点击页面右侧下方“断开”按钮，即可进入断开模式，并在页面上方提示“当前处理断开模式”。扫描线缆一端条形码后，即对本线缆进行断开操作。

2.2.2.1.4 修改属性

在节点视图页可通过点击左侧中间按钮查看该节点的属性值。也可点击视图页的节点查看节点属性值。点击属性右侧铅笔按钮，可进入属性值编辑状态，此时通过扫码即可将扫码的内容自动填充到输入框。

2.2.2.2 启用项目

系统默认不启用项目，即在主页面通过节点的层级结构形成目录，以展示节点数据，便用户快速定位场景。

启用项目后，主页面将不在显示通过节点的层级结构形成的目录，取而代之的是显示项目列表，可通过项目快速定位场景。

2.2.3 数据同步

用户可通过此功能将节点、线缆以及属性值等对象的新增、修改、删除等操作同步到其他环境。

2.2.3.1 导入待同步对象

在系统中对节点、线缆以及属性值等对象进行的新增、修改、删除等操作日志并不会直接展示到待同步对象表中，需要通过点击页面上方“导入待同步对象”按钮后，选择起始时间和终止时间，此时将导入该时间端内的所有操作日志，供用户进行查看以及同步。

2.2.3.2 查看同步对象详细信息

在待同步对象表中，可直观地查看待同步的对象信息。
（注：右侧白色圆圈表示此数据待同步、绿色圆圈表示此数据同步成功、红色圆圈表示此数据同步失败）

也可通过点击单条数据查看详细的对象信息、任务信息、同步信息。

2.2.3.3 数据同步

在选择若干个待同步对象数据后，点击页面下方“同步”按钮后输入同步地址、用户名、密码等信息后对选中的数据信息同步。

2.2.4 客户服务

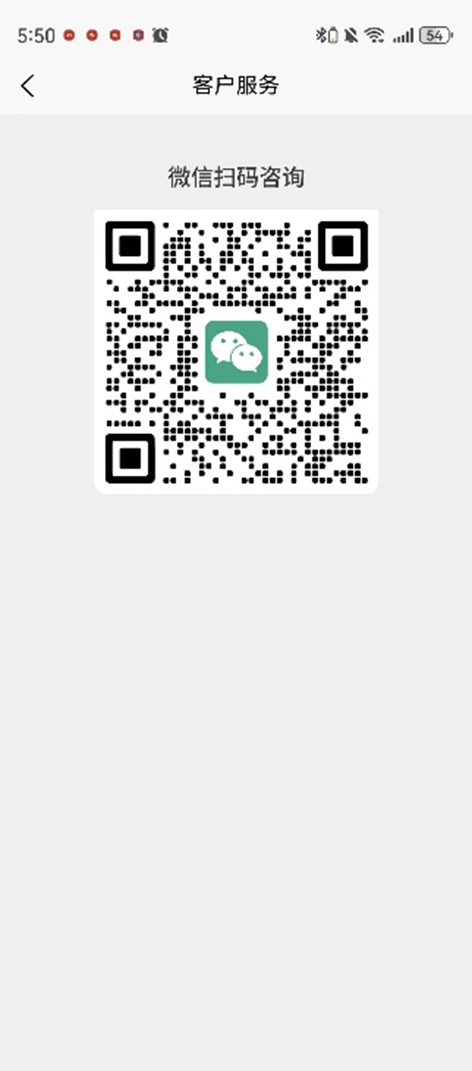

用户可通过扫描二维码添加客服微信进行咨询。

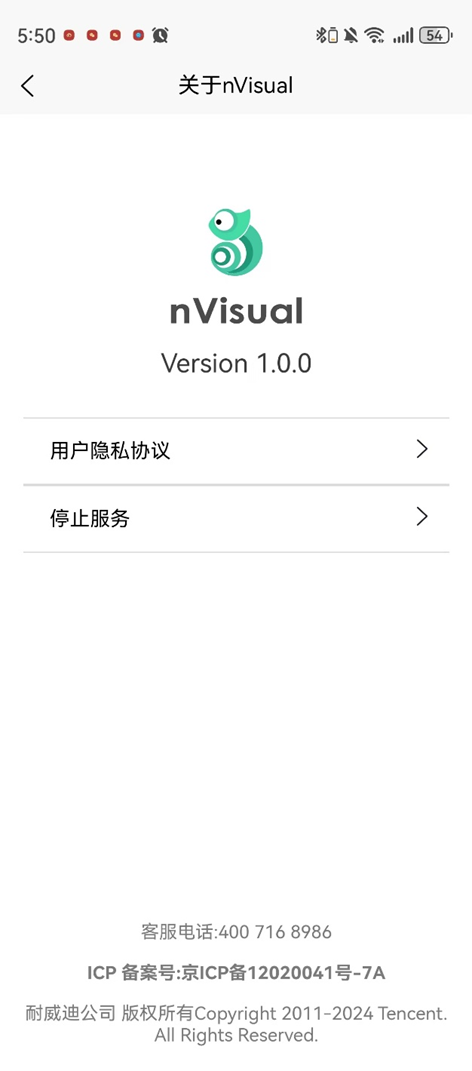

2.2.5 关于nVisual

此页面展示了本APP的软件信息，包括但不限于版本号、隐私协议、客服电话、ICP备案号以及版本信息。

2.3 运维管理（室内场景）

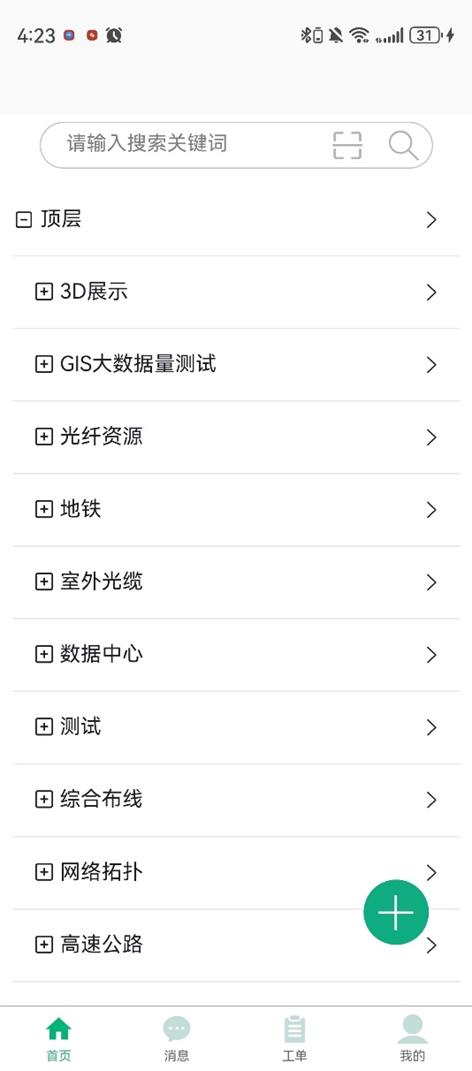

本节将主要介绍对网络基础设施运维管理过程中室内机房所需要的功能，为本APP的核心功能。APP首页页面如下：

2.3.1 添加节点

可通过首页中右下角的“+”按钮进行添加节点。选择类型、型号并填写待添加元素的名称即可新建节点。目前仅支持添加节点以及机柜两种类型。

（注：待添加节点的父级元素为在目录层级结构中选中的节点，如果无选中节点，则默认为顶层）。

2.3.2 查找节点

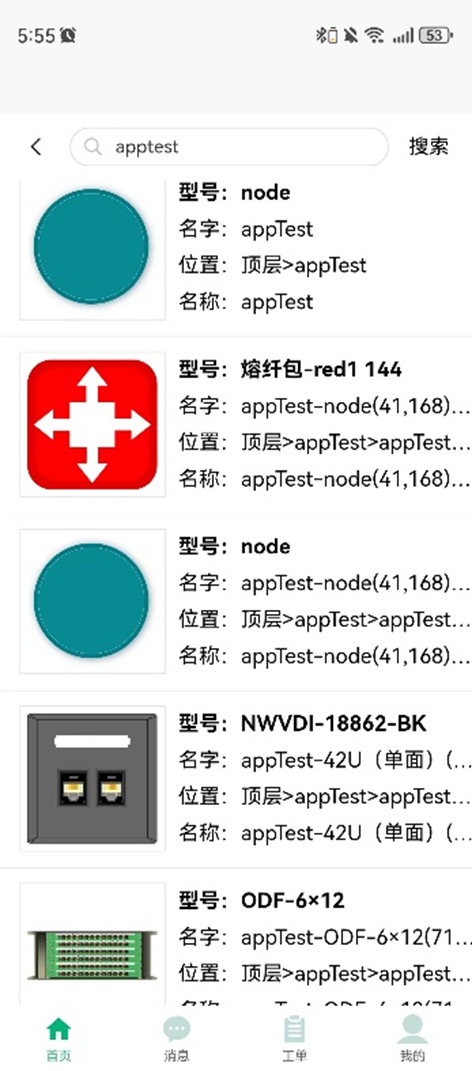

可通过首页页面上方的搜索栏输入搜索关键词进行模糊查询节点。

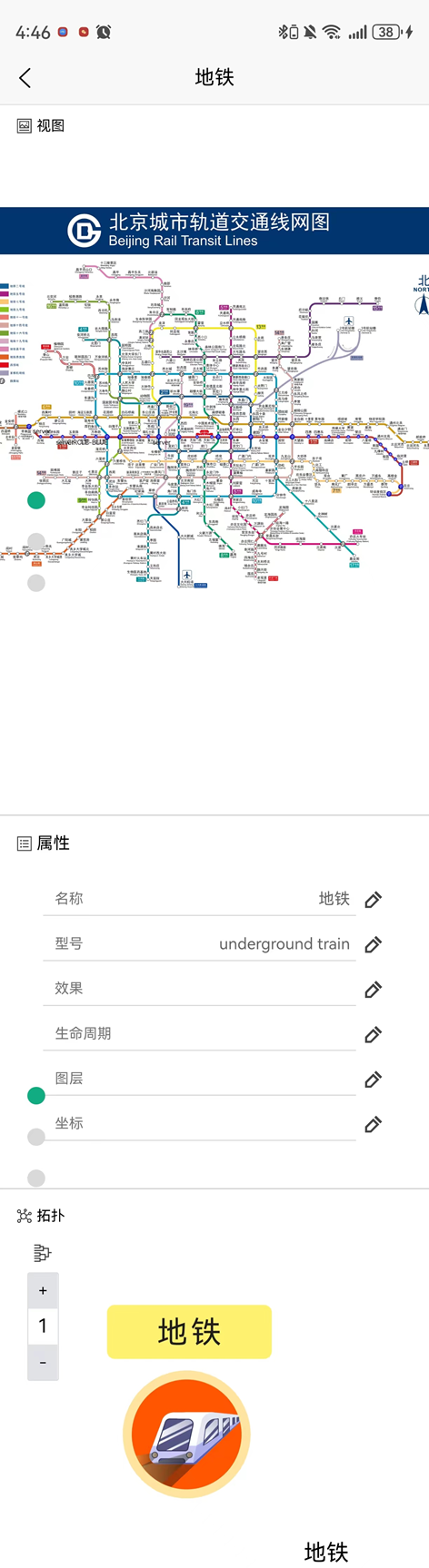

2.3.3 查看节点视图

APP目前有目录进入、搜索进入、双击跳转、扫码跳转等四种方式进入节点视图页。

目录进入即通过在首页目录结构中点击对应层级右侧箭头按钮进入该节点视图页。

搜索进入即通过在首页页面上方的搜索栏输入搜索关键词进行模糊查询节点，点击搜索结构节点进入该节点视图页。

双击跳转即在节点视图页通过双击节点进入下一级节点视图页。

扫码跳转即通过扫描节点id或节点名称二维码进入该节点视图页，如果扫码模式设置为“蓝牙扫描枪”或“PDA”（见2.2.2.1节），也可通过对应设备进行扫码跳转。

2.3.4 修改属性

在节点视图页可通过点击左侧中间按钮查看该节点的属性值。也可点击视图页的节点查看节点属性值。
点击属性右侧铅笔按钮，可进入属性值编辑状态，输入新属性值可修改节点属性。

如扫码模式（见2.2.2.1）选择为“PDA”，在属性值的编辑状态，通过扫码即可将扫码的内容自动填充到输入页。

2.3.5 上架设备

在机柜场景中，点击页面右侧上方“上架设备”按钮，并输入设备型号、高度、U位、前后、照片等信息后，点击确认即可添加。（注：上传的照片将保存到该设备的文件管理中）。

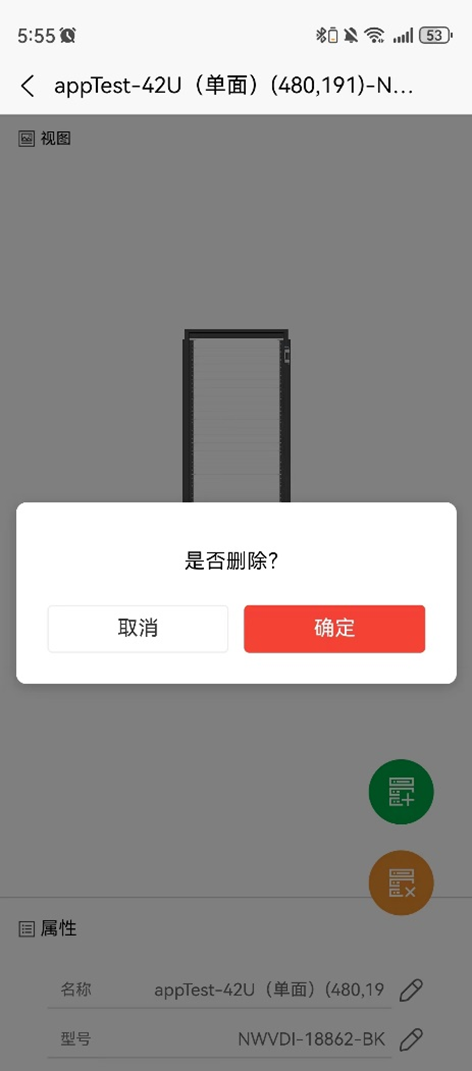

2.3.6 下架设备

在机柜场景中，选中要下架的设备，点击页面右侧下方“下架设备”按钮，即可下架该设备。

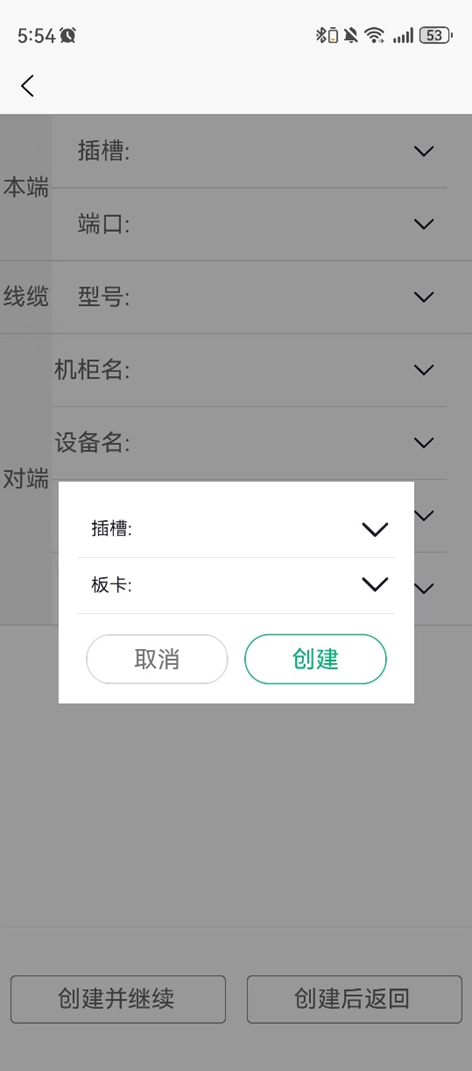

2.3.7 上架板卡

此功能仅在手动连接线缆模式（见2.3.9节）下可用。

在设备或板卡场景中，点击页面右侧上方“连接”按钮，选中本端插槽输入框，点击右侧“+”号，选择对应插槽（输入现有不存在的插槽名称即为新建插槽）、并选择板卡（输入现有不存在的板卡名称即为新建板卡）进行上架板卡操作。

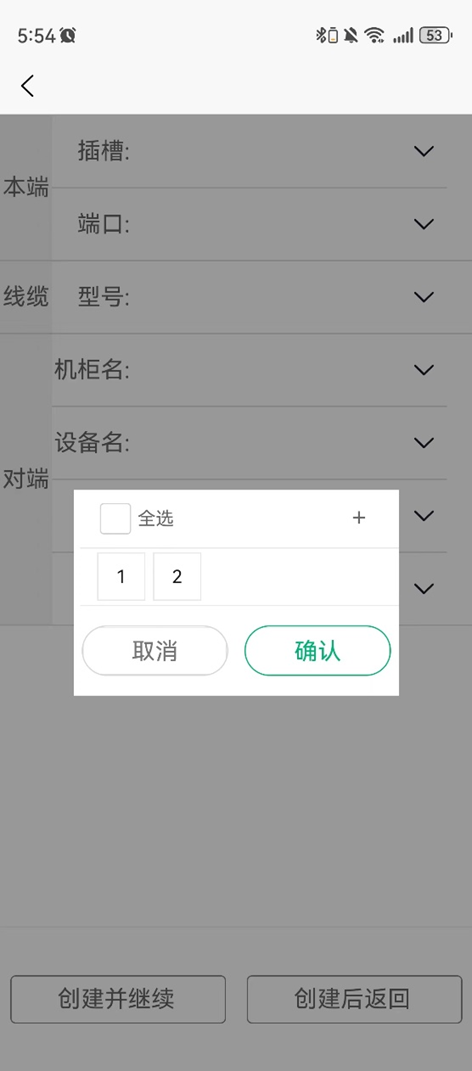

2.3.8 创建端口

此功能仅在手动连接线缆模式（见2.3.9节）下可用。

在设备或板卡场景中，点击页面右侧上方“连接”按钮，选中本端端口（默认在本端设备中创建端口，如果想创建板卡内的端口，则需先选择本端插槽），列表将展示现有端口列表。点击“+”按钮填写起始、终止、步长、前缀、后缀即可快速批量创建端口。

例如起始、终止、步长、前缀、后缀依次填写为01、05、+2、A、B，则会批量创建名称为A01B、A03B、A05B的三个端口。

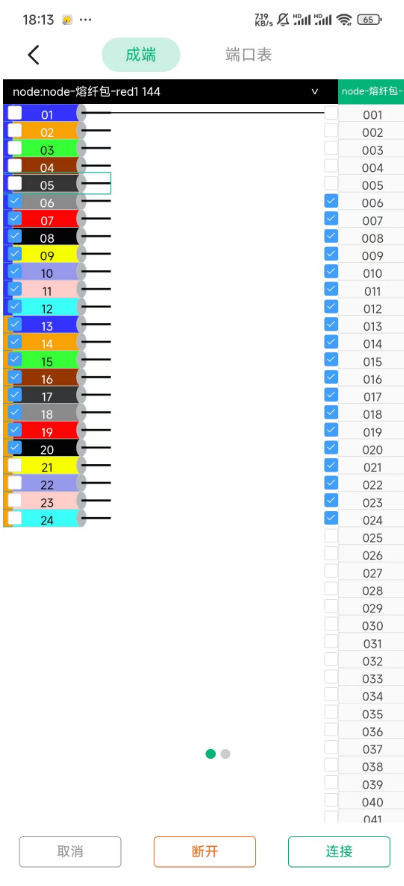

2.3.9 连接线缆

在设备或板卡场景中，可对设备或板卡端口进行连线操作。连接线缆具有两种模式，扫码连接和手动连接。
在扫描模式（见2.2.2.1节）中，如果扫码模式选择为“蓝牙扫码枪”或“PDA”,则进入扫码连接模式，如果两种扫码模式都未选择，则进入手动连接模式。

在自动连接模式下，选中端口，点击页面右侧上方“连接”按钮，即可进入连接模式，并在页面上方提示“当前处理连接模式”。扫描线缆一端条形码后，通过选中对端端口，扫描线缆对端条形码即可进行连接单根线缆的连接。也支持批量扫描多个线缆条形码后，系统自动匹配本端对端进行连接操作（扫码成功后，自动选中下一个端口）。

在手动连接模式下，点击页面右侧上方“连接”按钮，填写本端插槽、本端端口、线缆型号、对端机柜名称、对端设备名称、对端插槽、对端端口即可线缆连接。系统支持本端端口和对端端口的批量选中进行批量连接，但需满足本端端口和对端端口选中数量一致。(如果在视图页面选中端口后点击连接按钮，本端端口将自动选中该端口)。

2.3.10 断开线缆

在设备或板卡场景中，可对设备或板卡端口进行断开连线操作。与连接线缆同样具有两种模式，扫码断开线缆和手动断开线缆。

与连接线缆一致，在扫描模式（见2.2.2.1节）中，如果扫码模式选择为“蓝牙扫码枪”或“PDA”,则进入扫码断开线缆模式，如果两种扫码模式都未选择，则进入手动断开模式。

在自动断开模式下，点击页面右侧下方“断开”按钮，即可进入断开模式，并在页面上方提示“当前处理断开模式”。扫描线缆一端条形码后，即对本线缆进行断开操作。

在手动连接模式下，点击页面右侧方方“断开”按钮，选择端口，即可对对应端口进行断开连线操作。

2.4 地图模块（室外场景）

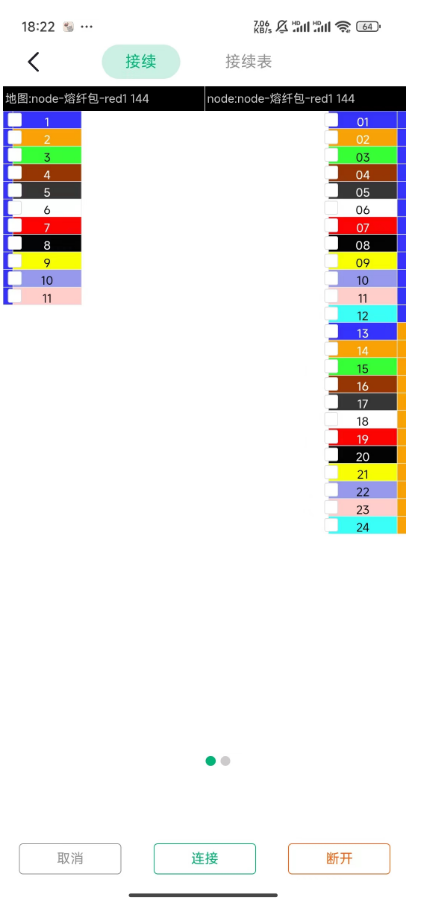

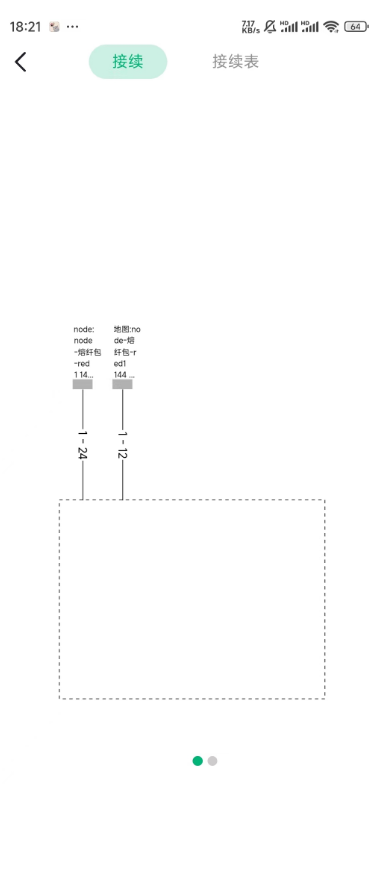

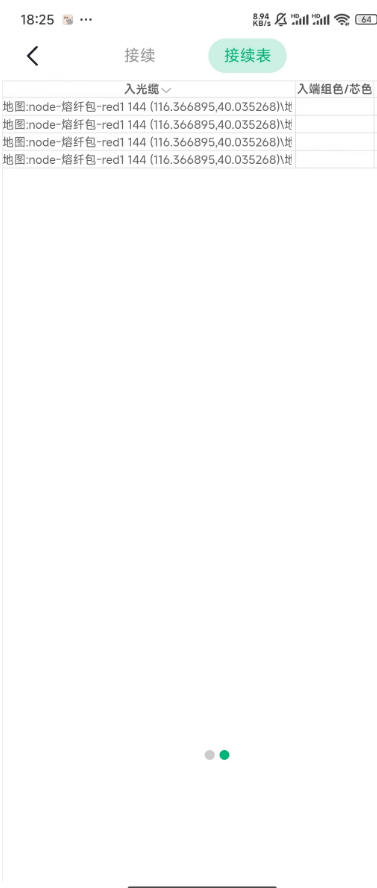

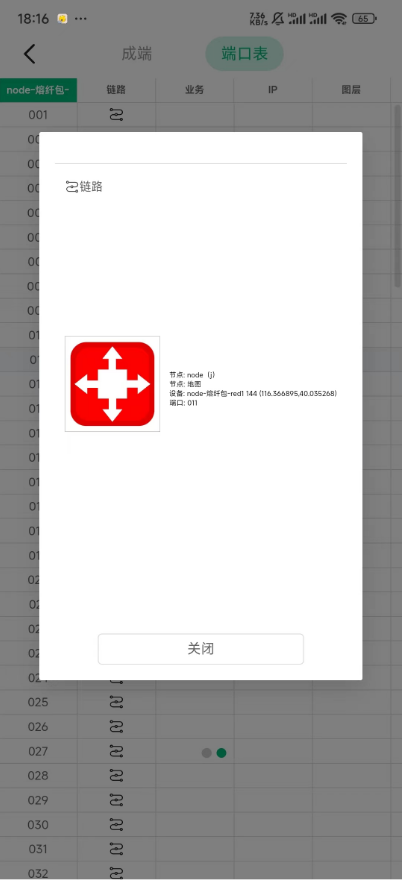

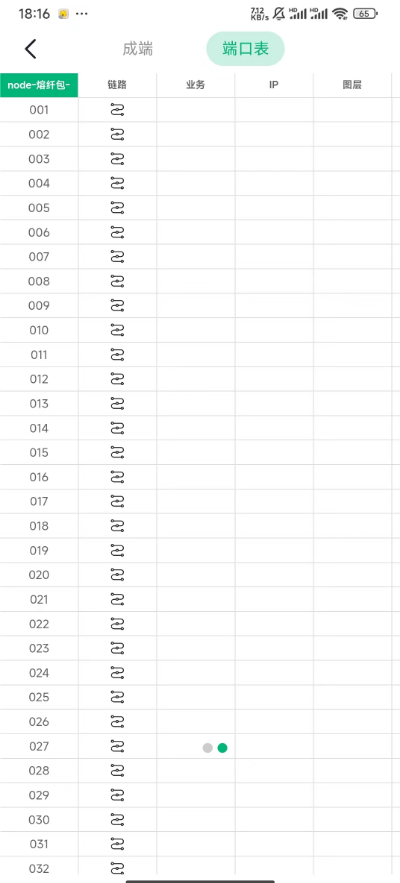

本节将主要介绍室外地图关于光纤资源管理模块的功能介绍，该模块主要用于室外资源的采集，分为地图模块、采集模块、成端模块，接续模块，接下来将一步步对操作进行详细说明。

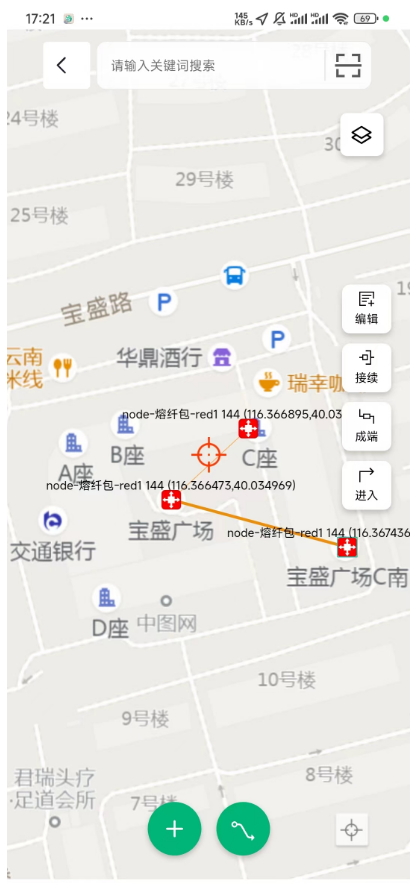

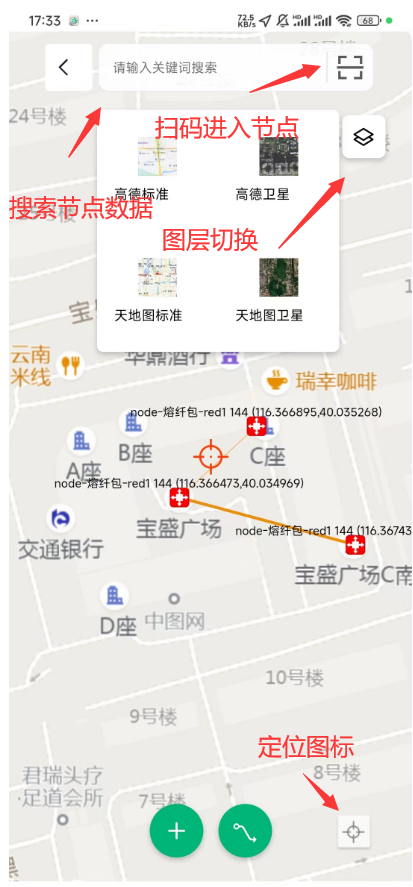

界面如下所示，其主要功能用于展示采集的室外光纤资源，在使用过程中会开启定位，定位当前机主所在位置，实现定点采集数据。也可以移动地图查看光纤资源，此时会暂时关闭实时定位，需要点击右下角的定位图标恢复，如果点击了定位图标，会将地图重新定位到当前所在位置，且开启实时定位功能。右上角的图标是开启图层切换功能的，可以根据需要进行不同地图图层的切换。顶上还有一个搜索框，注意：该搜索框不是搜索位置的，而是搜索当前页面的节点，功能与web端的全局搜素仅当前视图功能一致。搜索框旁边还有一个扫码按钮，可以扫描对应节点的二维码进入节点查看详情。

2.4.1 采集模块

采集模块分为创建设备、创建线缆和编辑，以下分别进行介绍

2.4.1.1 设备创建

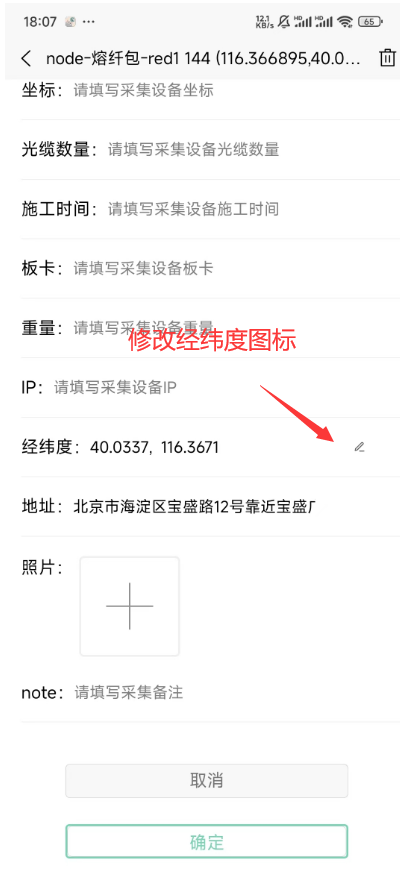

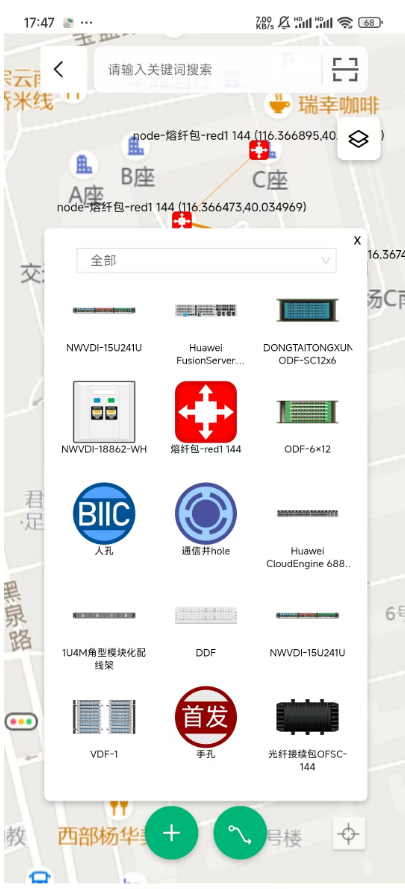

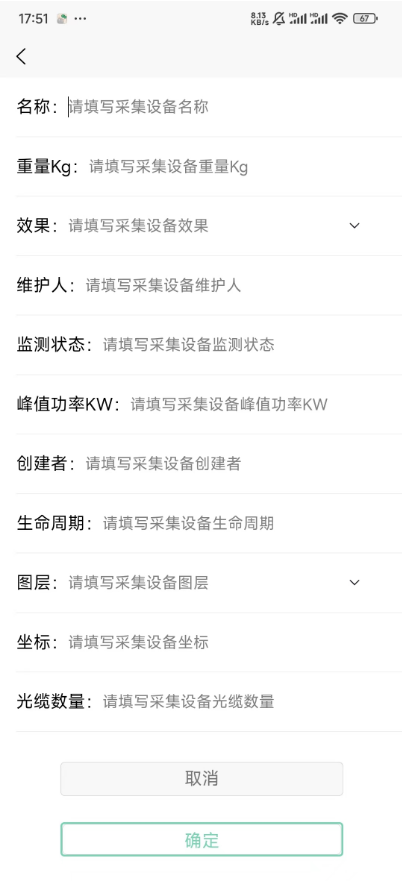

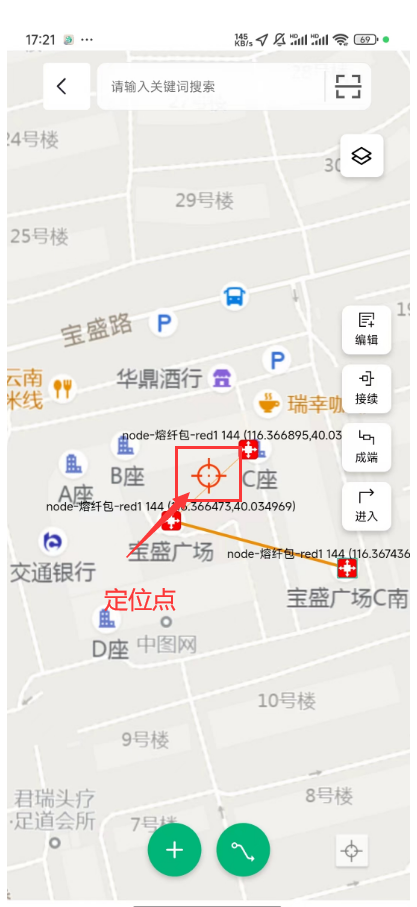

设备创建的位置基于地图正中间的定位图标，如图2.4.1.1-1所示，此时点击地图底部的+号可打开设备型号选择，选中型号即可在当前定位中心开始创建型号，如图2.4.1.1-2所示，此时会打开数据收集的界面，填写相应的信息即可创建设备。如图2.4.1.1-3所示

图 2.4.1.1-1

图 2.4.1.1-2

图 2.4.1.1-3

2.4.1.2 线缆创建

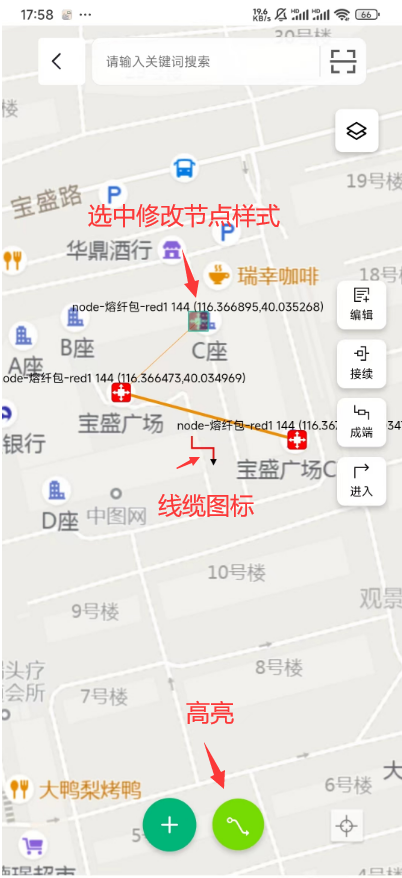

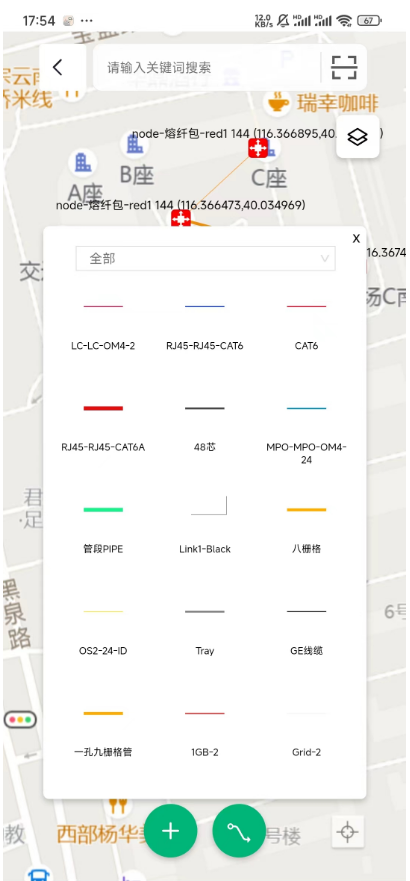

点击地图+号右侧的线缆图标，即可打开线缆型号选择，如下2.4.1.2-1所示，选中一个线缆型号，此时会进入线缆连接模式（定位中心图标会变成线缆样式，底部连线图标会高亮标识已经进入线缆连接模式），此时需要选中两个节点才能完成连线，第一个选中的是起始（选中的第一个会修改样式），第二个选中的是终止。如下图2.4.1.2-2所示。两个选中即可完成线缆的连接。此时点击底部两个按钮都会退出线缆连接模式。
