设置“机柜”布线路由

*系统操作说明*

在设置布线路由前，机柜内自动敷设为单一的上走线敷设，但是通常在机房中会有很多种走线和下线的方式，该操作目的是将机柜内单一的走线方式变的更加贴合现实机房场景。操作如下：

*操作步骤：*

1. 选择机柜并记录好其型号名称。

2. 选择右上角模型库，按照型号名称找到该机柜，添加布线路由的值。

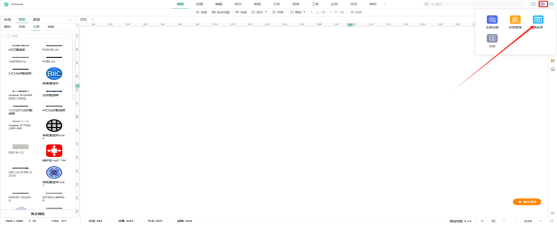

(1) 打开模型库

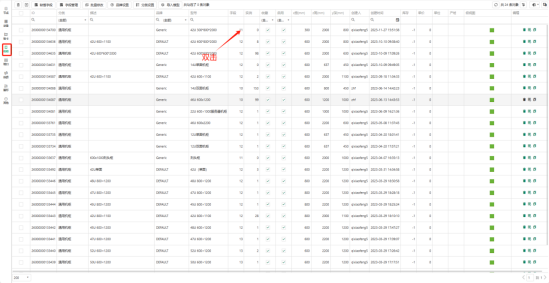

(2) 找到机柜，点击需要修改机柜的字段

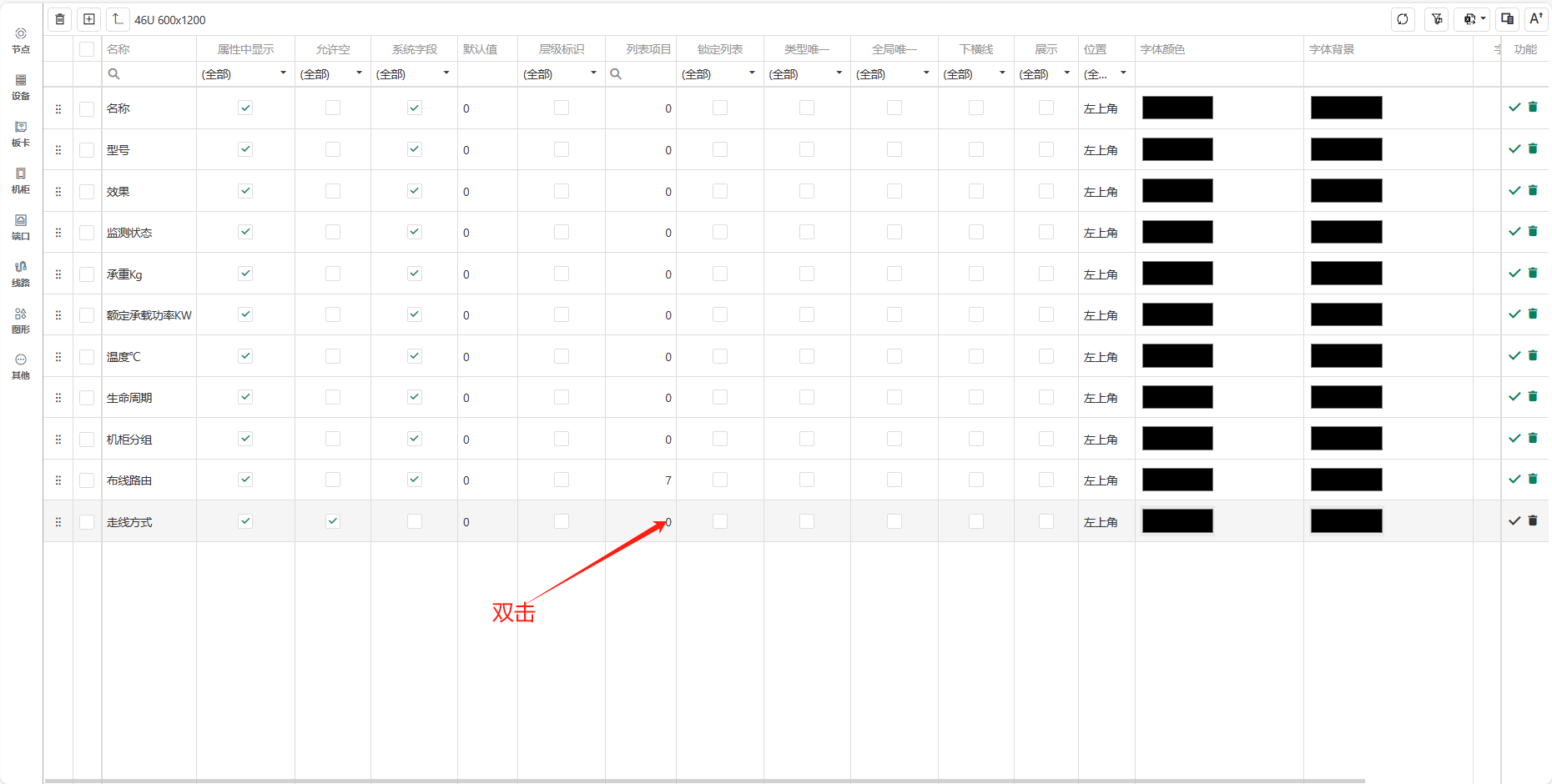

(3) 找到走线方式添加他的列表项目

(4) 打开列表项目添加值

可用值为：

U/L（上走线左侧下线）

U/R（上走线右侧下线）

U/LR（上走线左右两侧下线）

C/L（中走线）

D/L（下走线左侧下线）

D/R（下走线右侧下线）

D/LR（下走线左右两侧下线）

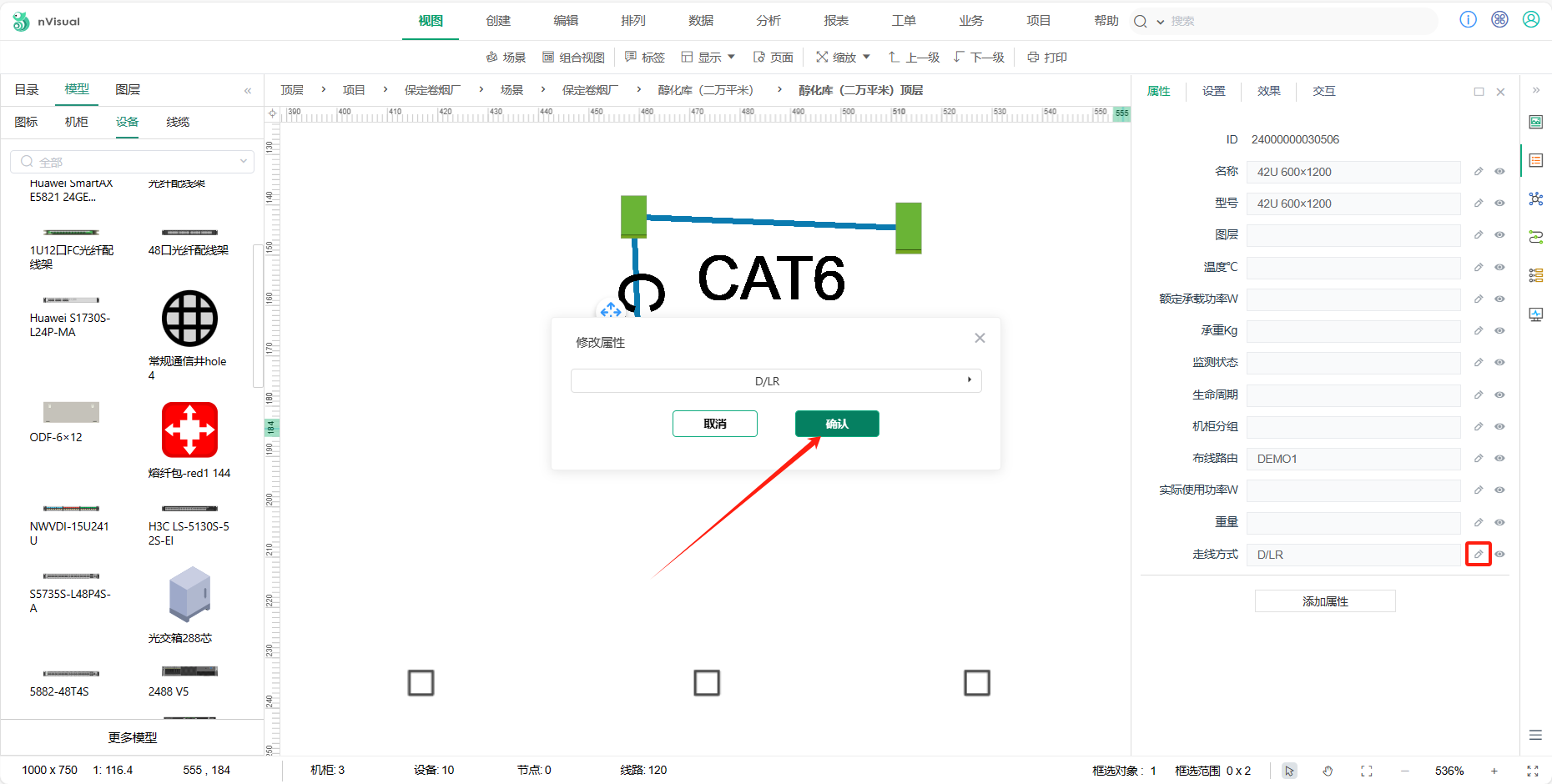

(5) 添加完成后到机柜属性中选择值

3. 操作完成后即可对机柜进行自动敷设
