右侧栏类

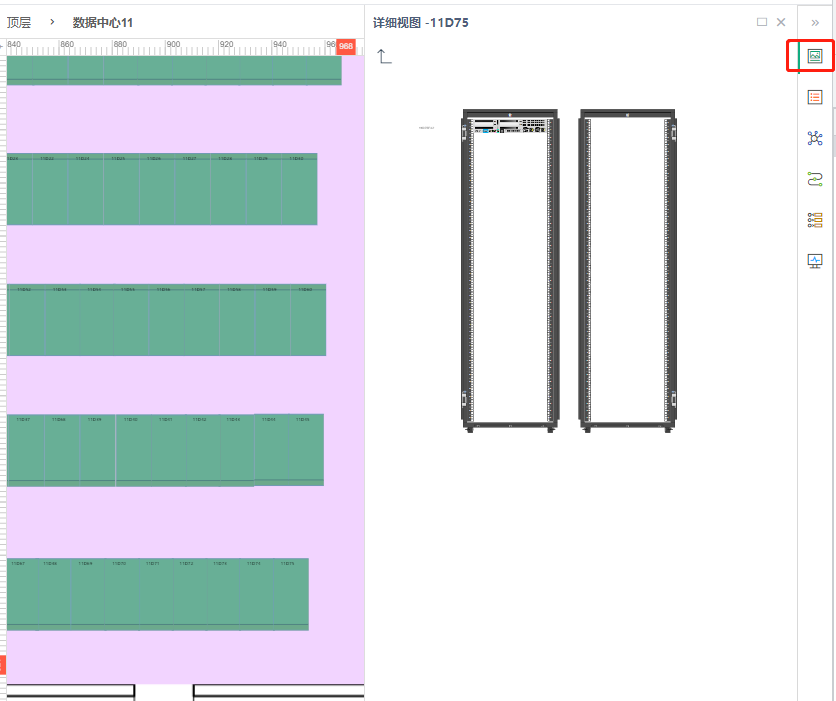

右侧视图区

• 接口描述：传入视图节点id获取详细视图信息，nvisual内用于右侧视图区。


• URL地址：http://ip:port /wapi/v1/diagram_right/{diagramid}

• 访问方法:：Get

• 请求参数：

  Path参数

参数名	类型	示例值	必填	说明
diagramId	Long	24000000194066	是	视图id

• 响应示例：

{

"id": 24000000194066,

"bgImg": "busd6yjv.svg",

"diagramName": "11D75",

"bgWidth": 1000,

"bgHeight": 750,

"parentId": 24000000173155,

"grandParentId": null,

"modelBgType": true,

"rightChildLinks": [],

"rightNodes": [

{

"nodeId": 24000000433357,

"nodeWidth": 171.37941496358843,

"nodeHeight": 33.37579792501778,

"nodeX": 363.23845852895147,

"nodeY": 39.27034428794992,

"nodeImg": "m5k7rmh2.png",

"fieldsValue": "11D75F42",

"fieldsSize": 7.6128668785095215,

"fieldsX": -126.94844055175781,

"fieldsY": 15.11443042755127,

"typeGroup": 7,

"status": null,

"lifeCycle": null,

"display": null,

"shapes": {},

"sublink": null

}

],

"rightSublinks": []

}

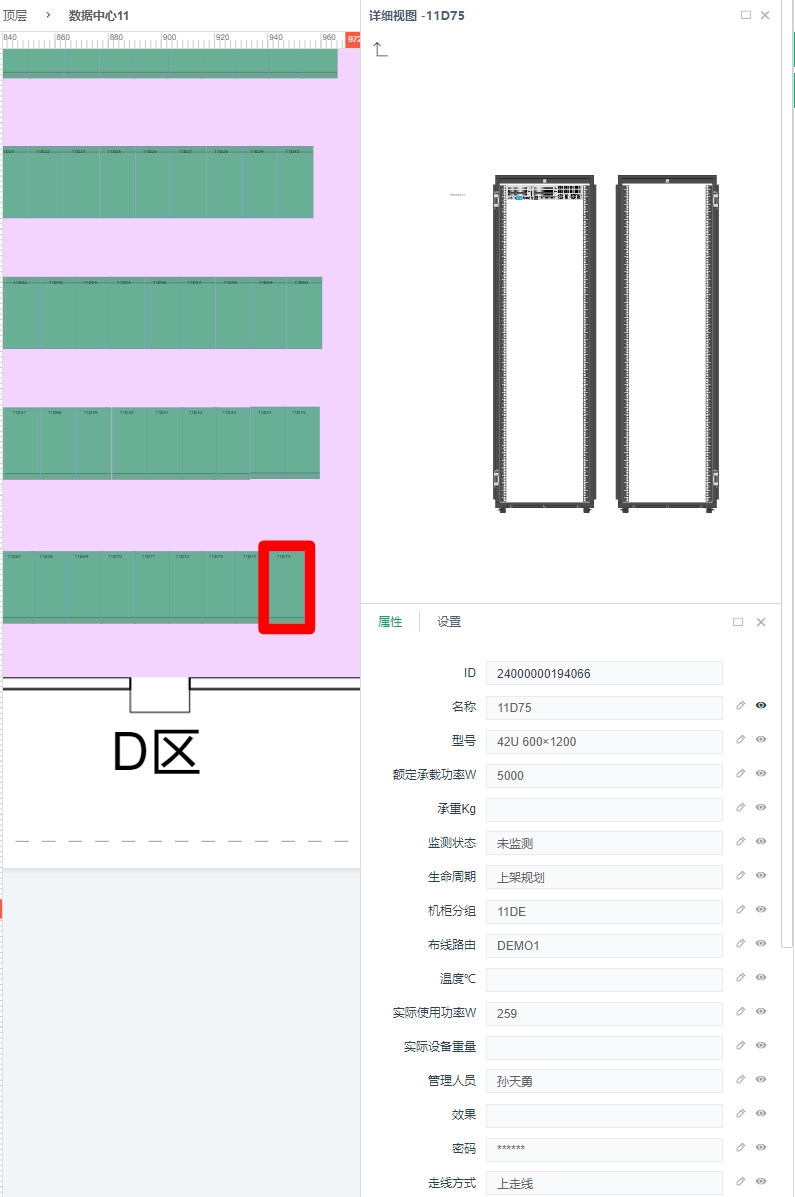

右侧属性栏

• 接口描述：传入节点id获取右侧属性栏。

• URL地址：http://ip:port /wapi/v1/diagram_right/{diagramId}/Property/{nodeid}

• 访问方法:：Get

• 请求参数：

  Path参数

参数名	类型	示例值	必填	说明
diagramId	Long	24000000173155	是	视图id
nodeId	Long	24000000194066	是	节点id

• 响应示例：

{

"diagramName": "数据中心11",

"typeGroup": 8,

"properties": [

{

"propertyName": "名称",

"options": false,

"propertyValue": "11D75",

"state": true

},

{

"propertyName": "型号",

"options": true,

"propertyValue": "42U 600×1200",

"state": false

},

{

"propertyName": "额定承载功率W",

"options": false,

"propertyValue": "5000",

"state": false

},

{

"propertyName": "承重Kg",

"options": false,

"propertyValue": "",

"state": false

}

}

属性修改前判断列表

• 接口描述：传入节点id和属性名，判断右侧栏属性修改前获取属性是否是普通属性或是否有下拉列表。

• URL地址：http://ip:port/wapi/v1/diagram_right/getPropertyOverrides/{nodeId}/propertyName/{name}

• 访问方法:：Get

• 请求参数：

  Path参数

参数名	类型	示例值	必填	说明
name	String	生命周期	是	属性名
nodeId	Long	24000000194066	是	节点id

• 响应示例：

{

"oldValue": "上架规划",

"overrides": [

"上架规划",

"下架规划",

"运行中",

"维护中"

]

}

右侧属性修改属性

• 接口描述：传入节点id和属性名和属性值，修改属性值，nvisual内用于右侧属性栏修改属性。

• URL地址：http://ip:port/wapi/v1/diagram_right/editRightDiagramPropertyValues

• 访问方法:：Post

• 请求参数：

  Body参数

参数名	类型	示例值	必填	说明
id	Long	24000000194066	是	节点id
propertyName	String	生命周期	是	属性名
value	String	下架规划	是	属性值

• 响应示例：

{

"code": 200,

"data": {

"propertyValueId": 6560290,

"objectId": 24000000194066

}

}

多选对象查看右侧属性值和设置

• 接口描述：选中多个对象时，查询多个对象共有的属性字段、属性字段值、设置

• URL地址：http://ip:port/wapi/v1/diagram_right/objects/property/diagramId/{diagramId}

• 访问方法: Get

• 请求参数：

  Path&RequestParam参数

参数名	类型	示例值	必填	说明
diagramId	Long	24000000049062	是	图层的视图diagram_id
objectIds	Array[Long]	[24000000073710,24000000073711]	是	多选对象id

• 响应示例：

  {

  "code": 200,

  "data": {

  "properties": [

  {

  "propertyName": "IP",

  "options": false,

  "propertyValue": null,

  "state": null

  },

  {

  "propertyName": "图层",

  "options": false,

  "propertyValue": null,

  "state": null

  },

  {

  "propertyName": "型号",

  "options": false,

  "propertyValue": null,

  "state": null

  },

  {

  "propertyName": "效果",

  "options": false,

  "propertyValue": null,

  "state": null

  },

  {

  "propertyName": "生命周期",

  "options": false,

  "propertyValue": null,

  "state": null

  },

  {

  "propertyName": "名称",

  "options": false,

  "propertyValue": null,

  "state": null

  },

  {

  "propertyName": "监测状态",

  "options": false,

  "propertyValue": null,

  "state": null

  }

  ],

  "setting": {

  "depth": 0,

  "angle": 0,

  "z": null,

  "canDelete": true

  }

  },

  "message": "success"

  }

批量修改线缆设置

• 接口描述：批量修改线缆设置

• URL地址：http://ip:port/wapi/v1/links/bath_edit_vis_links

• 访问方法: PUT

• 请求参数：

  RequestBody参数

参数名	类型	示例值	必填	说明
diagramId	Long	24000000049062	是	图层的视图diagram_id
selectIdList	Array[Long]	[25000000073710,25000000073711]	是	多选对象id
canDelete	Boolean	false	是	线缆是否可删除

• 响应示例：

  {

  "code": 200,

  "data": {

  [{“can_delete”:”false”}],...

  },

  "message": "success"

  }
