47.建模纤芯类

下载

建模纤芯类

创建建模纤芯

接口描述：传入连线型号id，纤芯名称，纤芯位置，纤芯大小，纤芯颜色创建建模纤芯。
URL地址：http://ip:port /wapi/v1/predefined_sublinks/linkTypes/{linkTypeId}
访问方法:：Post
请求参数：

Path参数

参数名	类型	示例值	必填	说明
linkTypeId	Long	27000000000167	是	型号id

Body参数

参数名	类型	示例值	必填	说明
name	String	3	是	纤芯名称
color	String	#005CAF	是	纤芯颜色
x	Double	50	是	X坐标
y	Double	50	是	Y坐标
thickness	Double	50	是	纤芯半径

响应示例：

{

"code": 201,

"message": "success",

"predefinedSublink": {

"id": 38000000002067,

"linkTypeId": 27000000000167,

"name": "0",

"color": "#005CAF",

"thickness": 50,

"x": 50,

"y": 50,

"relativeX": 50,

"relativeY": 50

"predefinedSubcomponentFields": {

"id": 52000000001300,

"predefinedSublinkId": 38000000002067,

"linkId": null,

"propertyId": 39000000000001,

"value": "0",

"offsetX": 0,

"offsetY": 0,

"fontSize": 10,

"color": "#000000",

"angle": 0,

"backgroundColor": null

}

根据型号获取建模纤芯

接口描述：传入连线型号id，获取内部所有建模纤芯的信息。
URL地址：http://ip:port /wapi/v1/predefined_sublinks/ {linkTypeId}
访问方法:：Post
请求参数：

Path参数

参数名	类型	示例值	必填	说明
linkTypeId	Long	27000000000167	是	型号id

响应示例：

{

"code": 200,

"message": "success",

"data": [

{

"id": 38000000002067,

"linkTypeId": 27000000000167,

"name": "0",

"color": "#005CAF",

"thickness": 50.0,

"x": 50.0,

"y": 50.0,

"relativeX": 50.0,

"relativeY": 50.0

}

]

}

查看建模纤芯

接口描述：传入建模纤芯id返回建模纤芯的字段属性和本身属性。
URL地址：http://ip:port /wapi/v1/predefined_sublinks/ {ps_id}
访问方法:：GET
请求参数：

path参数

参数名	类型	示例值	必填	说明
ps_id	Long	38000000003789	是	建模纤芯id

回参

参数名	类型	说明
code	int	状态码
data	Map	回参数据
properties	Map	建模纤芯属性，map内key是属性名，value是属性值
setting	Map	建模纤芯本身属性
id	Long	建模纤芯id
linkTypeId	Long	建模纤芯所属线缆型号id
name	String	建模纤芯名
color	String	建模纤芯颜色
thickness	Double	建模纤芯直径
x	Double	建模纤芯横坐标
y	Double	建模纤芯纵坐标
relativeX	Double	建模纤芯相对横坐标
relativeY	Double	建模纤芯相对纵坐标

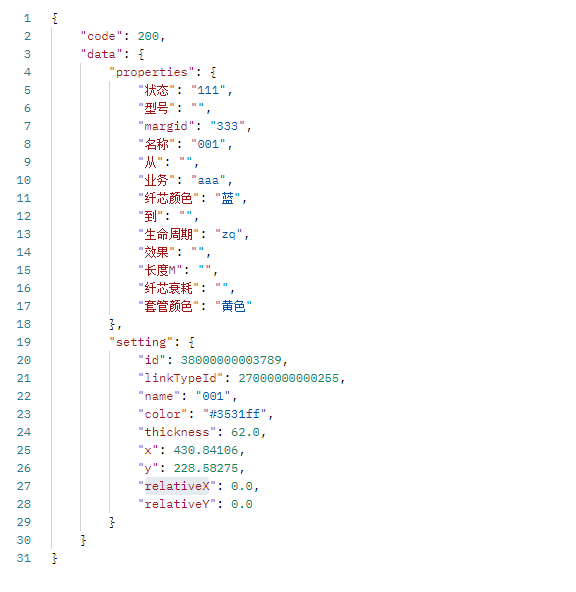

响应示例：

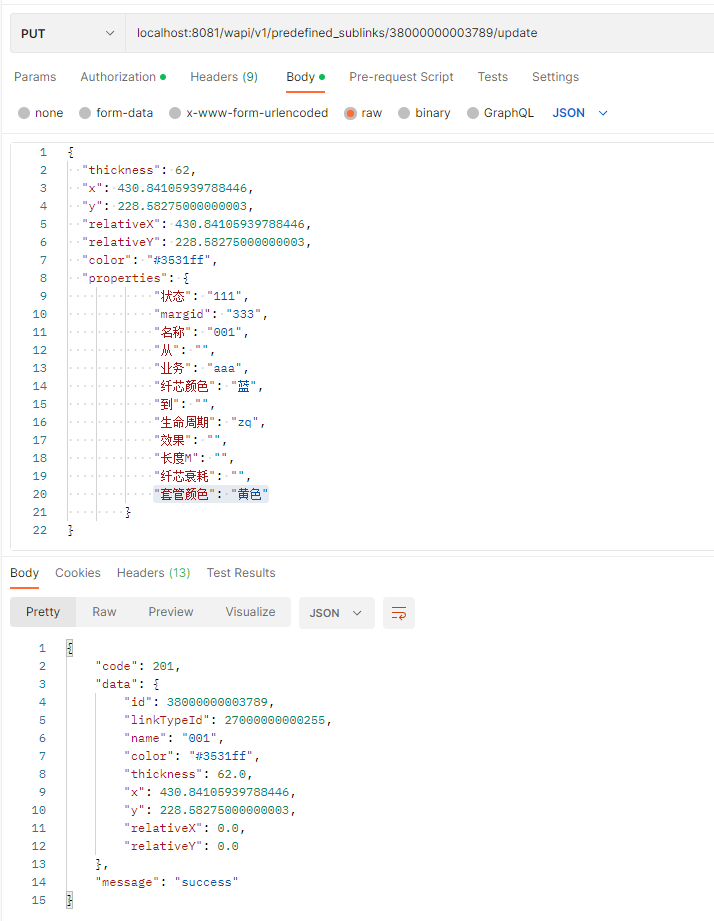

修改建模纤芯

接口描述：传入建模纤芯id以及要修改的属性，修改对应建模纤芯的信息。
URL地址：http://ip:port/wapi/v1/predefined_sublinks/{predefinedSublinkId}/update
访问方法:：Put
请求参数：

Path参数

参数名	类型	示例值	必填	说明
predefinedSublinkId	Long	27000000000167	是	纤芯id

Body参数

参数名	类型	示例值	必填	说明
name	String	3	是	纤芯名称
color	String	#005CAF	是	纤芯颜色
x	Double	289	是	X坐标
y	Double	81	是	Y坐标
thickness	Double	50	是	纤芯半径
properties	Map<String,String>	{"纤芯颜色":"蓝", "套管颜色":"黄"}	否	属性字段
